三相电机绕组绕线教学

三相电机绕组绕线教学

(1)布线前的布线应准备好玻璃丝绝缘套管，玻璃丝漆带，蜡线，松香焊料，引线.. 锤子，剪刀，钢丝钳，线板，弹性刮刀和电焊铁等材料和工具。

根据原始技术数据的记录，（2）接线前的检查表明，三相绕组出口端的相互位置和并联分支的出口方向等。 检查相位绕组的线圈是否有反向拾取和端部绝缘垫等。如果发现错误，应立即纠正。

(3)绕组的连接应首先安排绕组的出口端，并合理选择导线端的位置。 一般情况下，出口位置位于离线箱附近绕组末端的两侧。 连接可以根据ABC三相绕组的顺序逐个进行.根据显极或舒适的方法，可以正式连接相绕组。 连接时，玻璃丝漆套管的长度应伸入线圈的鼻子约20毫米。 然后用图5/44所示的弹性刮板刮掉电线的绝缘层，并在两端用平行绞车连接。 然后用电焊铁或焊料松香焊接先端绞车，然后电焊铁应平移到焊接处，以免留下焊料尖端并刺穿绝缘。 然后用绝缘套管或绝缘漆带将连接线的焊接部分小心绝缘。

（4)根据导线位置测量导线索的长度，切断导线索连接处的绝缘层，并剥离导线电缆连接处的绝缘层。 当电线端被连接时，电线被小心地焊接和牢固地焊接。 然后用漆带包裹导线电缆，并在包裹的绝缘涂料带外盖上合适尺寸的玻璃丝漆套筒。

(5)绕组的末端绑定首先由绕组末端的扬声器U组成，使扬声器的嘴是圆的，并满足其尺寸要求。 连接线和电缆应平整在绕组末端，并与蜡线牢固地捆绑在一起。

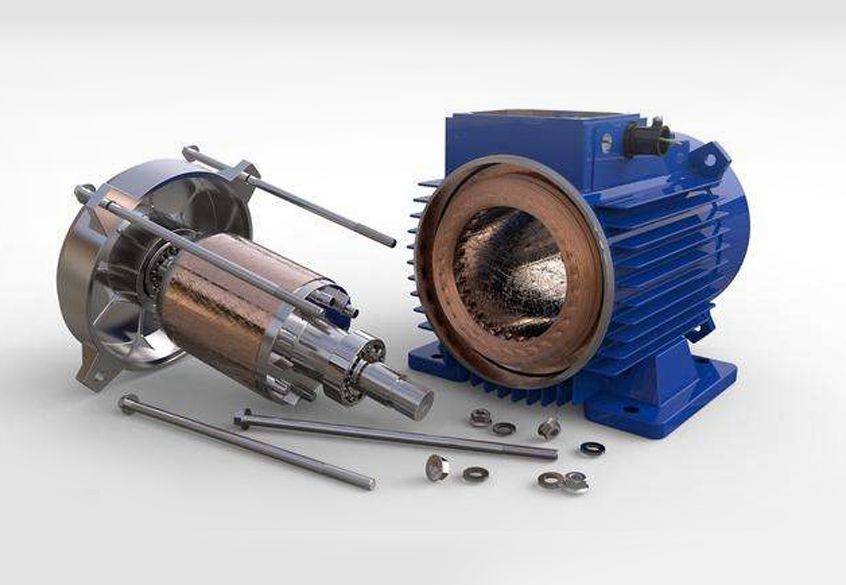

三相通信.电机散绕线圈的嵌线是一项较为细致的工作..绕组应按规定的节距连接方法逐个嵌入铁芯槽.. 嵌入在线圈周围的具体步骤如下。

1.仔细检查铁芯槽中残留物，用文件螺丝工具修改突出的硅钢板和毛刺，以纠正拆除旧绕组引起的硅钢片弯曲。 用吹风机或皮革老虎吹槽。

2.准备沟槽绝缘间隙槽楔整个炉子。电机三相绕组锤剪刀线板及其他材料及工具，并将插槽绝缘一个接一个地放入槽内。

3.仔细检查。电机根据上述数据，选择合理的嵌入位置和绕组的嵌入顺序。

当开始嵌入线时，个线圈靠在胸部的部件上，用手指把它绑平，使所有的线匝变平。 然后从一端槽倾斜到线圈的一部分或所有线圈。 当许多线圈被堵塞时，用手指轻轻地摇动线圈，使线圈慢慢嵌入槽中，或者用电线板整齐地嵌入槽中。

5.将嵌入的线圈的另一部分推入槽内，并在线圈两端轻轻按喇叭。 如果是单层交叉和双层堆栈，则嵌入槽中的线圈组件的数量应达到线圈节距的槽数。 只有当线圈的另一部分嵌入其节距槽时。

6.在嵌入第二个线圈和第二个线圈之前，应先将线圈连接起来，然后将其嵌入槽中。 然后，线圈组件应该在线圈的内部扭曲和平坦，因为它可以使嵌入的绕组整齐美观。

在嵌入A阶段的个阶段之后，将衬垫放入层间绝缘，用锤子和螺纹板将层间绝缘压实。 然后以同样的方式嵌入B阶段的杆绕组，然后将层间绝缘垫，然后嵌入C阶段的极相组。 当极端组中的线圈达到节距槽的数量时，线圈的另一组成部分应嵌入节距槽的上线圈，然后可以切断多余的插槽外绝缘纸。 用电线板将绝缘纸折叠到槽内，用电线板将其压紧，然后将其放入槽楔中。 然而，在进入槽楔时，应特别注意不损坏槽绝缘和电磁线。 然后以相同的方式嵌入C阶段极组中的节距线圈。 然后嵌入A阶段的第二相组线圈，然后将插槽楔垫插入层之间的绝缘分离后端部分，并整理出极相组的导线等。

8.当嵌入在节时，好留下未嵌入的线圈元件边缘(俗称挂线圈)。此时，线圈应一个接一个地翻转，用纱带捆起。 它的翻转高度不影响后一个线圈元件的嵌入。在将线圈元件的侧面放下后，将线圈元件按顺序嵌入槽中。

9/绕组的所有线圈嵌入铁芯槽后，绕组的末端可通过锤子和线垫轻轻敲击，使绕组的末端成为低于定子铁芯内径的圆形喇叭。

三相通信.电机6520聚酯薄膜蓝色壳纸复合箔(俗称DMD)是通常使用的6520聚酯薄膜蓝色壳纸复合箔，当绕组线圈的槽绝缘与层间绝缘时。

槽的绝缘用于缓冲槽的两侧，这样线圈就不会损坏，如图542所示。 为了保证绕组可靠的介电强度槽绝缘，应在铁芯两端延伸一定长度。 铁心的长度应根据插槽的绝缘来判断。电机电源的大小是不同的。电机插槽绝缘延伸的长度可略长。 图5/43显示了三相通信.电机通用插槽绝缘结构。
