220v单相电电机正反转的电线接法详解

【220v单相电电机正反转的布线法】

以单电容器电动机YL90L-4为例子，详细介绍220v单相电电机正反转的电线接法。

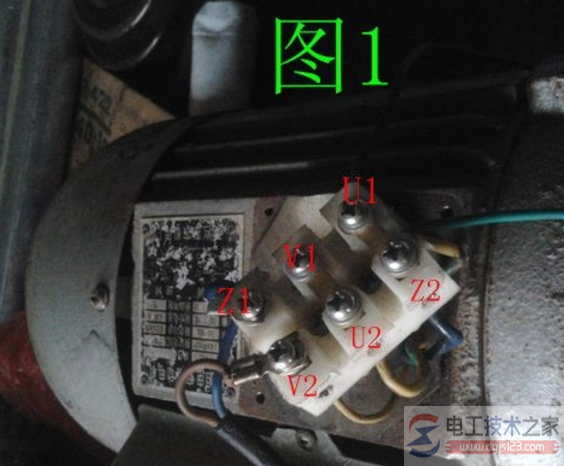

图1，图2中 U2与Z2 Z1与U1 ~另外互换就可以相反转了。要两侧的线都互换才行。

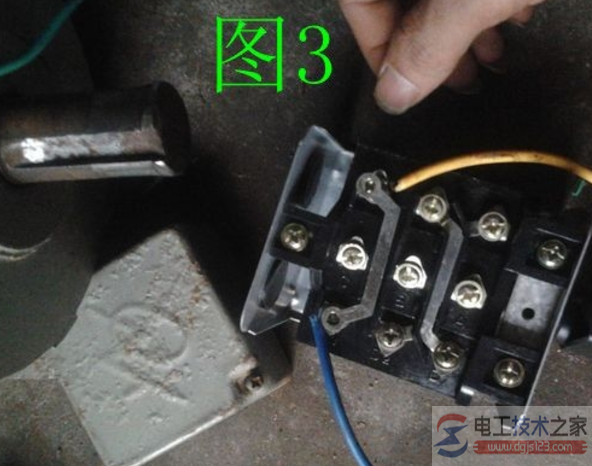

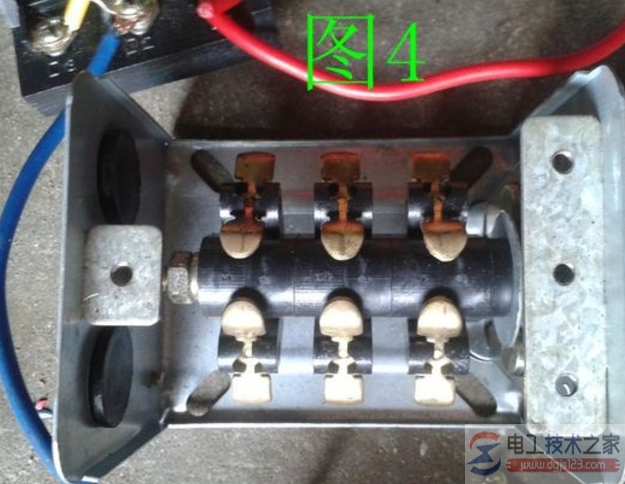

图3是开关接线面 图4是电源开关里边的款式 ~它是用于核查电源开关的 ~图3的布线要变更 如图所示6

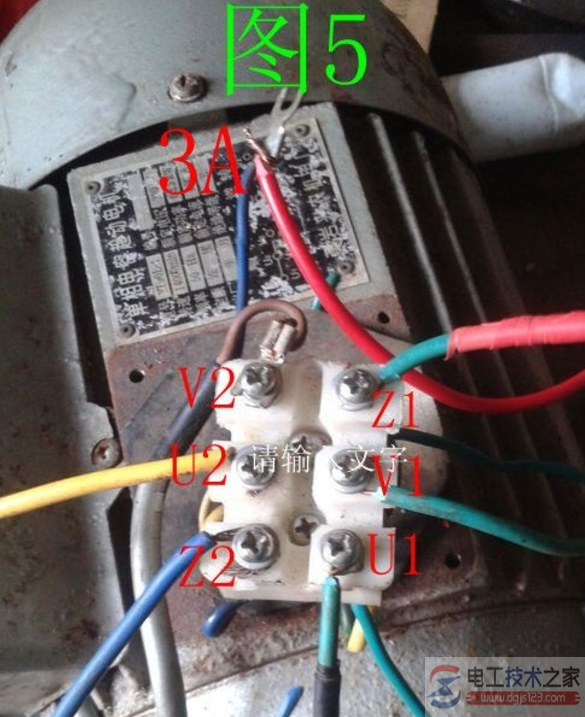

图5 对比图1 先别以为布线 把Z1中电容器布线拆卸 U2与V1，Z2与U1的联接断掉 ~（图1和图2中能够 见到U2与V1，Z2与U1是联接这的~要中断连接）

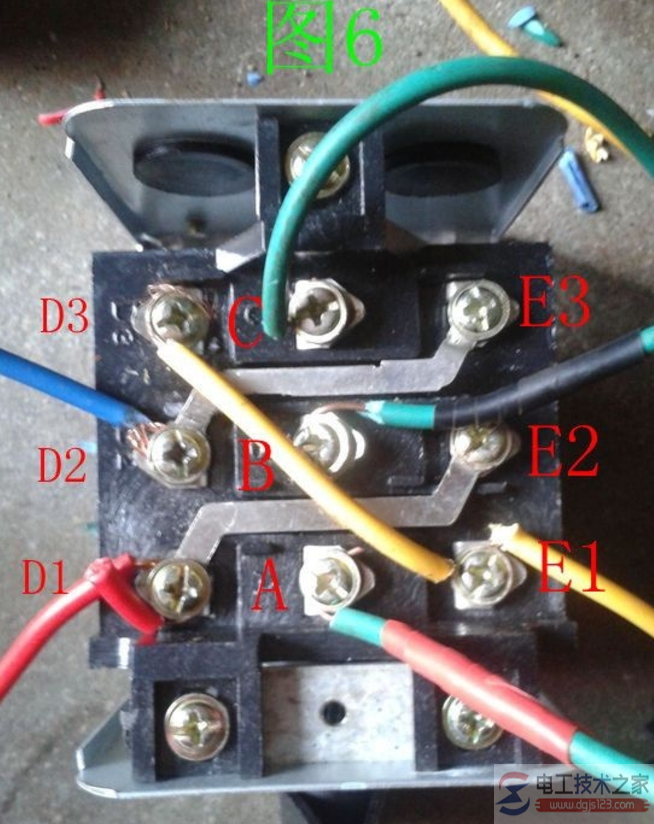

图6 ~对比图3 把电源开关的全部联接全拆卸，再按图六联接 ~D3连E1 D2连E3 D1连E2

电源开关与电动机联接 对比图6（电源开关）与图5（电动机） ~D1接2A（即电动机Z1中拆卸的电容器连接头）,D2接Z2，D3（即E5）接U2，C接V1，B接U1，A接Z1。

进行之上流程，就可以完成在电源开关里操纵电机正反转向。
