3843参数说明(HFR1000系列功能-参数说明)

控制模式选择（HF00），可以直接通过面板键盘或外部端子进行控制。出厂值为0。

启动模式选择（HF01），3 :0电压斜坡启动，1电流限制启动，2突然跳跃启动，出厂值为0。

1.电压斜坡启动

如果将HF01设置为0并启动斜坡时间t（HF07），转矩提升电压（HF04）U0，则电动机将随着输入电压的增加而启动，并且速度上升至速度。如图2-17-6所示。

2.启动电流限制

将HF01设置为1，并设置启动电流限制率。是（HF09），是转矩提升电压（HF04），电动机电流随电压上升，直到Is，电流不再增加，速度上升到该电流。全速后，它会降到额定电流Ie以下。如图2-17-7所示。

3.突然跳转开始

如果将HF01设置为2，则启动斜坡时间t（HF07），转矩提升电压（HF04）U0，突跳电压百分比（HF05）和突跳时间（HF06），电动机会随着输入的突然增加而快速启动。取决于电压，斜坡启动模式，电压会再次上升，并且速度上升到速率。它适用于启动较大的惯性负载。如图2-17-8所示。

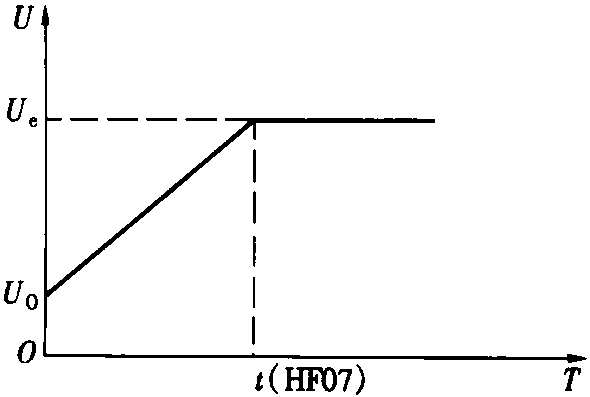

图2-17-6电压斜坡启动特性曲线

启动延迟时间（HF02）是启动之前的时间，在此期间，电动机不启动，并且显示倒数显示，并且该时间可以设置为0?600秒。并输出通断触点信号，该触点信号可用于产生启动报警信号，提醒注意安全！出厂值为0s。

停车模式（HF03）有两个选项。0自由停止，软停止1次，出厂值为0。

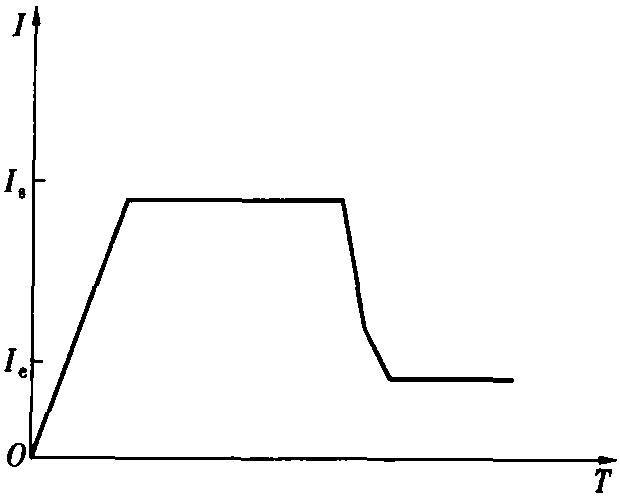

图2-17-7限流启动特性曲线

自由停止表示软启动器从电压Ue直接下降到0V，电动机以惯性工作并直接停止。如图2-17-9所示。

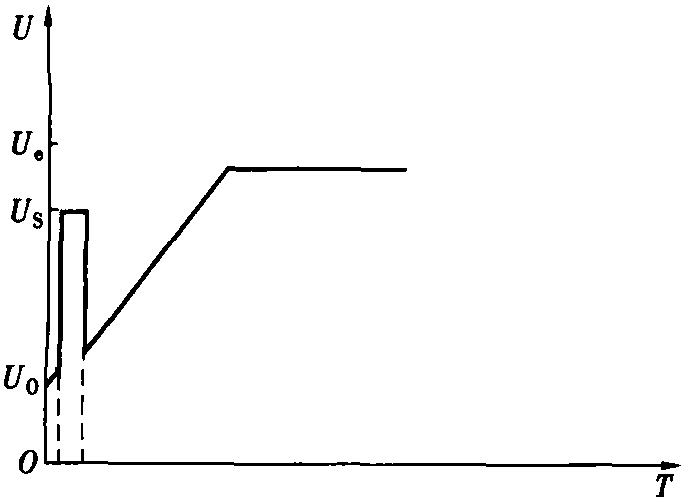

图2-17-8类跳跃起始特性曲线

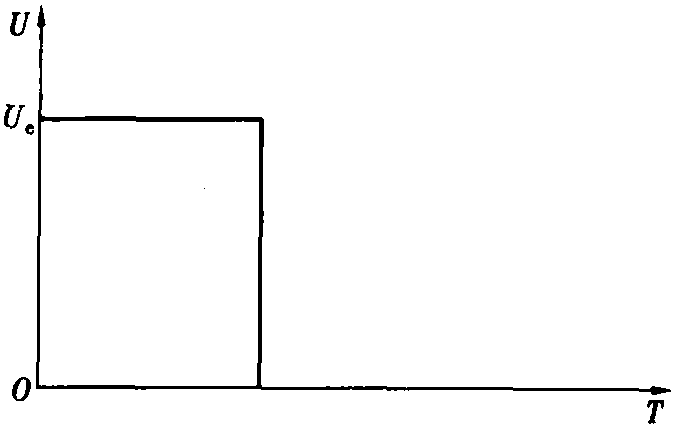

图2-17-9自由停止特性曲线

软停止意味着软启动器会随着斜坡下降时间从电压Ue逐渐下降到0V，并且当电压下降和速度下降时，电动机将停止，从而防止水泵产生“水锤”。效果”。如图2-17-10所示。

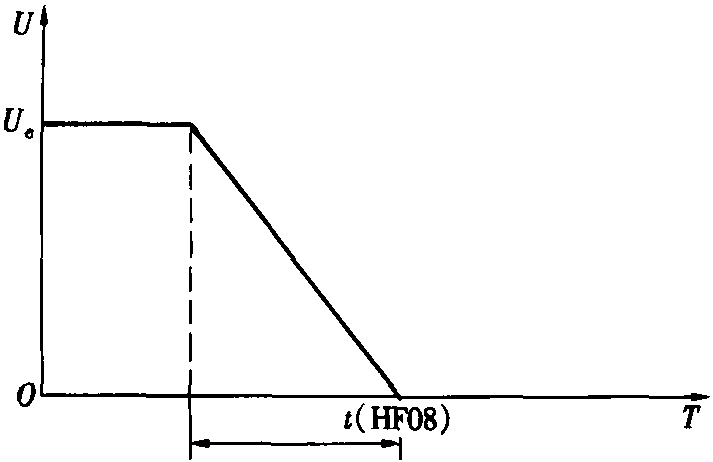

图2-17-10软停车特性曲线

转矩提升（HF04）用于调节初始电压U0产生的转矩，出厂值为20％。

对于某些具有较大静转矩的负载，会立即施加高压以产生强大的转矩，从而使其平稳启动。突跳电压（HF05）的调整范围是额定电压的20％至100％，出厂值是额定电压的50％。

突然跳跃时间（HF06）是施加高压的时间，可以在1?60秒内进行调整，出厂默认值为2秒。

加速时间（HF07）是电压从零上升到额定电压Ue的时间，出厂值为5秒。

衰减时间（HF08）是电压从额定电压Ue下降到零的时间，出厂值为5秒。

当HF01设置为1且启动电流（HF09）极限值=HF09×Ie时，它将启动，启动顺利完成，并且将HF09调整为较小电流。

由于该设备尺寸较小，因此必须在散热器冷却后每次启动后重新启动它。否则，将发生过热保护和停止，并且可以调整启动时间间隔（HF10）。每小时重新进行满载重启的次数不超过10次。出厂值优选为60秒。

如果发生数据故障，可以通过将数据初始化（HF11）设置为1来恢复出厂默认值。

故障存储器1（HF12）存储并显示当前故障数字代码（例如0:无故障，1:也代表OH）

热错误，2:指示OC过流错误，3:指示PF缺相错误，4:指示OL过载或转子锁定错误。

错误存储器2（HF13）存储并显示以前的错误代码，例如0:无错误，1:指示OH过热。

错误，2:指示OC过流错误，3:指示PF缺相错误，4:指示OL过载或转子锁定错误。

故障存储器3（HF14）存储并显示前两个错误代码，例如0:无错误，1:指示OH过热。

错误，2:指示OC过流错误，3:指示PF缺相错误，4:指示OL过载或转子锁定错误。

当故障存储器清除（HF15）设置为0，清除当前错误代码，先前的错误代码和两个先前的错误代码，显示设置为0，HF15设置为1时起作用。如果发生故障，该程序将自动刷新一次。

过载保护时间（HF16）的设置范围是1到600秒。当连续的过载时间超过设定的时间时，保护功能会显示并显示OL，可以有效地保护电动机免受转子锁定和过载操作的影响。许久。出厂值为60秒。

设置电动机功率（HF17）以校正电流显示偏差。出厂值为22 kW。

当快速启动选择（HF18）设置为1时，当电动机速度达到速度时，电压会迅速达到电压，以防止电动机振动。当HF18设置为0时，当电动机速度达到其速度时，电压将按照预设的加速时间继续运行。

下位计算机地址（HF19）的设置范围是1到16。如果使用高级计算机进行控制，则它多可以控制16个软起动器。该地址可以设置为1到16，并且255是广播地址。机器可用。

HF20?HF21功能用于上位机通讯。
