三相交流异步电动机在生产和寿命方面具有广泛的应用。例如，住宅建筑中的电梯，建筑工地中的搅拌机以及运输货物的电梯。三相交流异步电动机的正向和反向电路是学习电气知识的基本电路之一。它具有各种表示形式和实用性。

三相交流电动机正反向电路开发

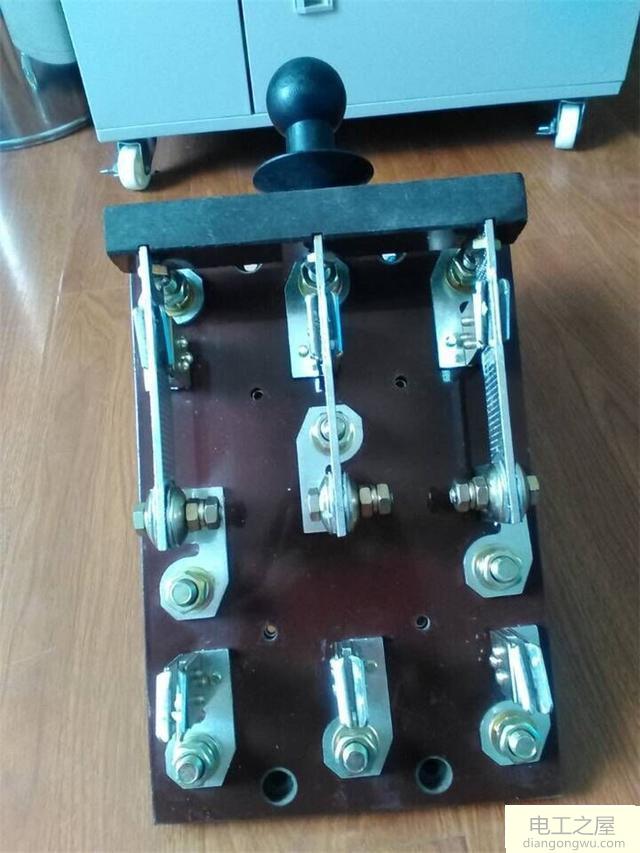

在接触器未广泛使用的早期，电动机的正向和反向控制通常使用3极双掷开关控制。这种控制方法的优点是接线简单，并且可以完全避免同时进行正向和反向操作的风险。但是，缺点也很明显。电动机的启动和前进和后退切换操作需要操作员直接拉动刀柄。在运行过程中会产生电弧。这对操作人员的人身安全构成了极大的威胁，尤其是在电动机或负载电路中存在短路故障的情况下。

将接触器应用于电气驱动电路后，这种情况已大大改善。操作员只需按一下按钮即可启动电动机。在操作过程中，操作员和主电路可以很好地隔离。电路或电动机损坏时，请避免电弧灼伤。

2个接触器和3个按钮用于接触器控制电动机的正向和反向电路。两个接触器之一是正向接触器，另一个是反向接触器。三个按钮之一是正向启动按钮（绿色），一个是反向启动按钮（绿色），第三个是停止按钮（红色）。

三相交流电动机正反联锁电路分析

为了防止当电动机处于正向旋转（反向旋转）状态时电动机开始反向旋转（正向旋转）。发生导致主电路短路的情况。连接控制电路时，需要硬件互锁。共有三种类型的互锁电路。一个是按钮互锁，另一个是接触器互锁，第三个是按钮接触器复合互锁。下面分别分析这三个电路。

1.按钮互锁电路

电动机正向和反向控制电路中常用的按钮开关具有两对触点。一对常闭触点和一对常开触点。按钮互锁将正向启动按钮的常闭触点串联到反向启动控制电路。将反向启动按钮的常闭触点串联到正向启动控制电路上。该控制方法的优点在于，它可以有效防止由于同时按下正向和反向启动按钮而引起的短路。缺点是，在前进和后退状态之间切换时，必须先按下停止按钮，然后再按下另一个启动按钮。如果尽管进行此操作，接触器的主触点仍被卡住，则切换到另一种状态时也会发生短路。控制原理图如下。

2.接触器互锁电路

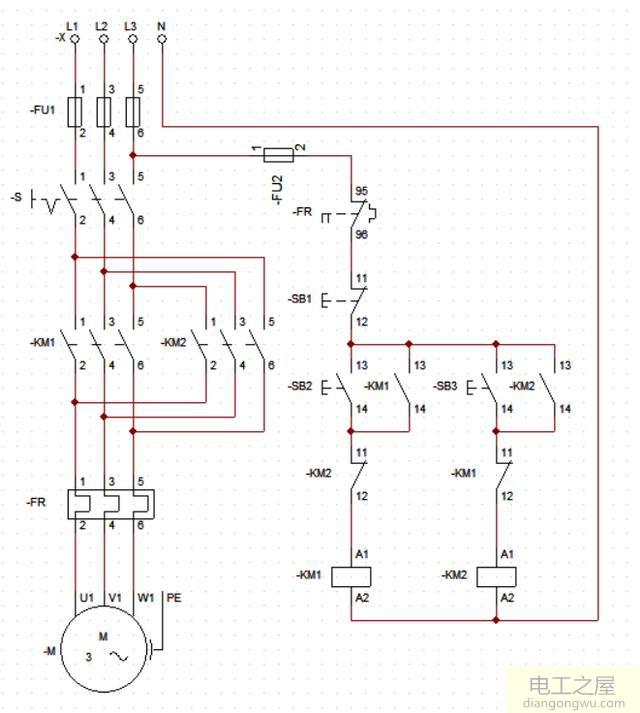

接触器互锁用于有效使用接触器的常闭辅助触点，以防止由于接触器主触点的粘附而引起的短路事故。假定特定接触器的主触头由于电弧烧伤而卡住。按下停止按钮后，接触器的辅助常闭触点不会复位。因此，处于其他状态的接触器不会闭合。选择启动按钮开关时，只能使用一对常开触点的按钮开关。初将这种控制电路用于特定目的。控制原理图如下。

3.复杂的联锁控制电路

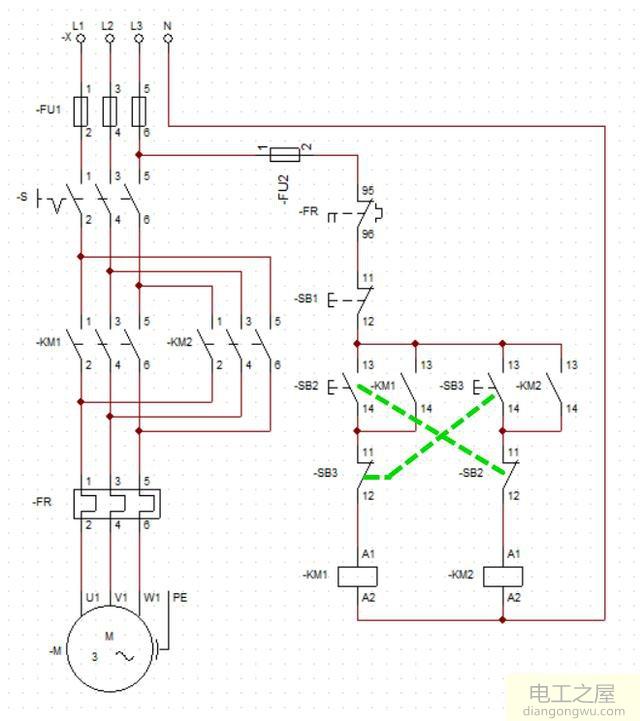

生产和劳动经验的不断丰富，形成了安全可靠的控制电路。这是一个按钮和接触器复合互锁电路。它结合了前两个控制电路的优点。它充分有效地保证了工人和设备的安全。下两个图显示了正向和反向仿真操作期间控制环路电流的方向。以及接触器和电动机的运行方向。

复杂联锁正向旋转控制电路

4.电动机正转启动控制过程

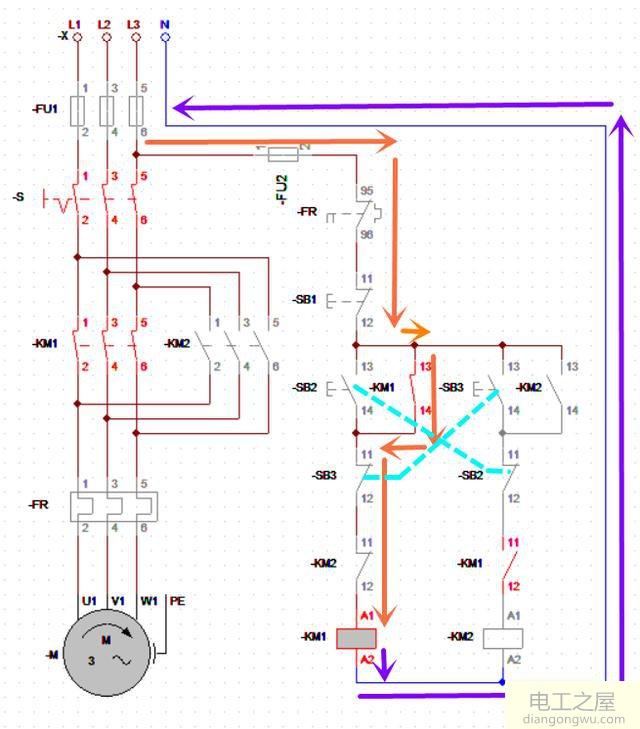

当按下正向旋转启动按钮SB2时，保险丝FU2→热继电器常闭触点95,96→停止按钮SB1常闭触点11,12→正向旋转开始按钮SB2常开触点13、14→反向启动按钮SB3常闭触点11、12→反向接触器KM2常闭辅助触点11,12→正向接触器KM1线圈A1，A2→形成零线以形成回路。正旋转接触器KM1上拉。电机在旋转。同时，正向旋转接触器KM1的常开辅助触点也被拉动以形成自锁。 KM1的常闭辅助触点11和12分开形成互锁。松开前进启动按钮时，控制回路中的电流会通过KM1的常开辅助触点13和14形成一个回路。电机继续前进。

复杂联锁反转控制电路

5.电动机正向和反向切换控制过程

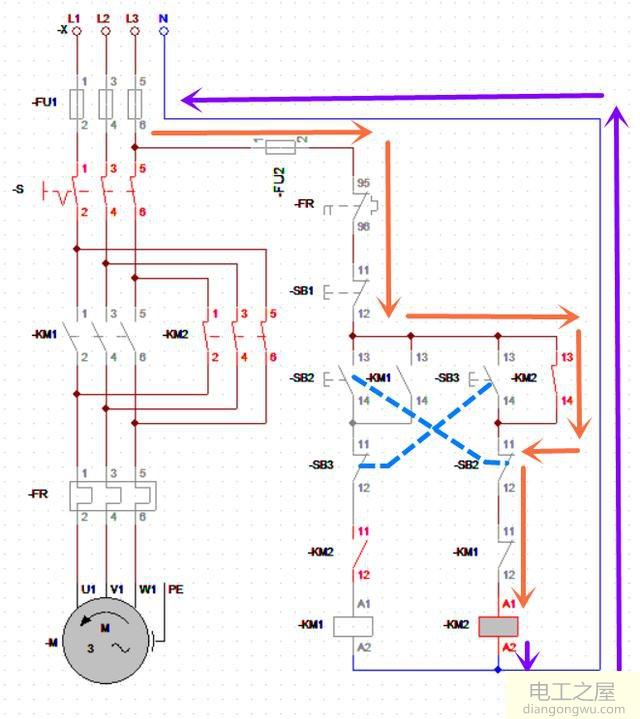

当电动机正向旋转时，如果按下反向启动按钮SB3，则首先分离反向启动按钮SB3的常闭触点11和12，并且正向接触器KM1的电源电路线圈被切断。关闭正转接触器KM1线圈的电源。结果，KM1的主和常闭辅助触点11和12被复位。电流为保险丝FU2→热继电器常闭触点95、96→停止按钮SB1常闭触点11、12→反向启动按钮SB3常闭触点13、14→正向旋转启动按钮SB2常闭触点11、12→正向旋转接触器KM1常闭辅助触点11、12→反向接触器KM2线圈A1，A2→形成零线以形成回路。反向接触器KM2被拉动。电机反转。同时，反向接触器KM2的常开辅助触点也被拉动以形成自锁。松开反向启动按钮时，控制回路中的电流将通过KM2的常开辅助触点13和14形成一个回路。电机继续反向旋转。

控制电路容易发生故障。

电动机正向和反向控制电路中容易出错的位置包括正向和反向启动按钮旋转，正向和反向接触器，热继电器和电动机轴承的主触点。为什么上述零件容易发生故障起动按钮是需要经常操作的部分，因此，如果在操作过程中强度不足，则按钮开关很容易折断。接触器的主触头在闭合和分离时很容易被电弧燃烧。较大的启动电流会使热继电器的双金属板容易疲劳并引起故障。当电动机正转和反转切换时，会产生大扭矩，并且轴承会损坏。

扩展讨论

当在特定时间施加电机的正向和反向旋转时，时间继电器也可以用于自动控制。时间继电器设定时间。它可以自动切换时间。

当电动机的正向和反向旋转在一定空间内往复时，冲程的开始也可以用于自动控制。总而言之，随着技术的进步，电动机的正反转控制变得越来越自动化和智能化。
