东元7200GS系列变频器周边配备标准接线(东元变频器说明书)

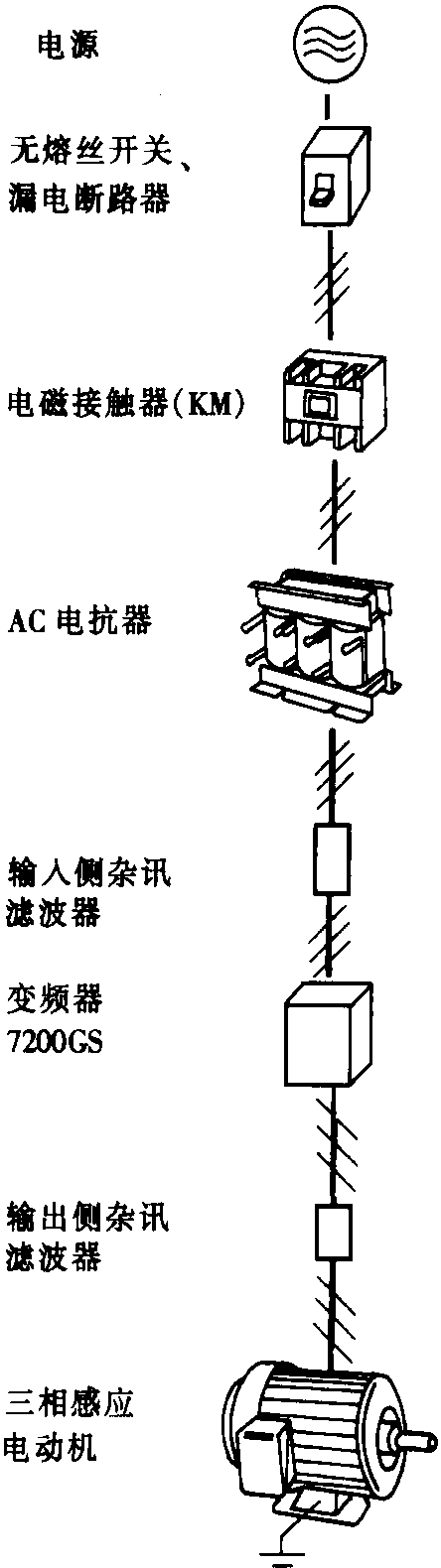

图4-10-1 7200GS变频器配有标准接线图

7200GS逆变器的标准接线图如图4-10-1所示。图中的各种选项是：

1.没有保险丝开关，漏电断路器或断路器（QF）

（1）选择具有适当额定电流的断路器。

（2）请勿将断路器用作变频器的启动/停止控制。

（3）当安装了漏电断路器进行漏电保护时，请选择200mA以上的灵敏度电流和0.1s以上的动作时间，以防止高频故障。

2.电磁接触器（KM）

（1）通常，可以省略电磁接触器，但是必须安装电磁接触器以进行外部顺序控制或在停电后自动重启。

（2）请勿使用电磁接触器控制变频器的运行/停止。

3.交流电抗器

7200GS 220V 25HP或更高（包括）和440V 30HP或更高（包括）型号具有标准的内置DC电抗器，通常不需要添加AC电抗器。如果要进一步提高功率因数或抑制外部电涌，可以添加一个交流电抗器。 （300?400HP AC电抗器是标准外部类型。）

警告: 300?400HP，请务必添加交流电抗器。

4.输入噪声滤波器

（1）7200GS配备了TECO特殊滤波器，可以满足EN55011A级别的规格。

（2）有关输入噪声滤波器的选择，请参阅操作技术手册。

5.逆变器

（1）输入侧的R，S，T端子无相序，可以任意更改。

（2）必须将接地端子（）正确接地。

6.输出端噪声滤波器

（1）通过在变频器的输出侧安装特殊的噪声滤波器，可以减少辐射干扰和感应噪声。

（2）请参阅本节中的噪声滤波器选择。

7.三相感应电动机

（1）如果一台变频器驱动多台电动机，则当电动机同时运行时，变频器的额定电流必须大于总电流。

（2）电动机和变频器必须分别接地。
