单相电动机17次谐波电流怎么解决(谐波电压与电流相位)

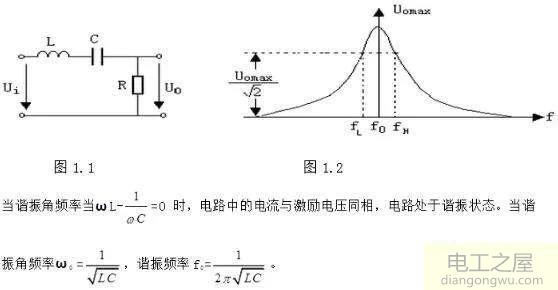

在单相电动机电路中，可以通过并联连接RLC谐振电路来过滤特定的谐波电流。

C是电容器，R是阻尼电阻器。

您可以首先选择合适的电容器，然后根据谐振频率的公式f=1/2/pi/sqrt（LC）计算电抗器的电感。

使用铁芯和电线以电感绕制电抗器。

LCR表可用于测量17次谐波（即850Hz）处的电感，并可以快速缠绕需要电感的电抗器。

在连接整个谐振电路之后，可以使用LCR表在850Hz下测量整个电路的阻抗，并可以使用小阻抗将电抗器的电感重新调整到谐振状态。

例如，要根据L=1/4/pi/pi/850/850/6e-6=5.849mH选择6uF电容器，则需要绕制一个电感为5.849mH的电抗器。

后，让我们谈谈电抗速度的计算。根据串联谐振频率的公式，电抗率定义为电抗器的感抗与电容器的容抗之比。也就是说，电抗速度=LCw * w，如果谐振频率为第n次谐振，则nw=1/sqrt（LC），因此，如果谐振频率为n次谐波，则必须存在电抗率=。 1/n/n。

因此，要滤除3个谐振，您需要选择电抗比为1/9=11％的电抗器。

要滤除5次谐波，需要选择电抗比为1/25=4％的电抗器。

要滤除17次谐波，需要选择电抗比为1/17/17=0.34％的电抗器。您可以选择电抗比为1％的电抗器。
