要使变频器进入运行状态，在使用该控件时，需要连接“ FWD”和“ CM”（正向）端子或“ REV”和“ CM”（反向）端子。终端已连接。电动机停止中，当“ FWD”和“ CM”打开时，变频器开始运行，输出频率根据预设的上升时间上升到与给定信号相对应的值。在运行状态下将“ FWD”和“ CM”分开时，变频器将停止运行，并且输出频率会根据预设的减速时间降为零。所谓的“外部正转控制电路”是利用上述逆变器的特性通过外部开关来控制逆变器速度控制系统的动作和停止的电路。

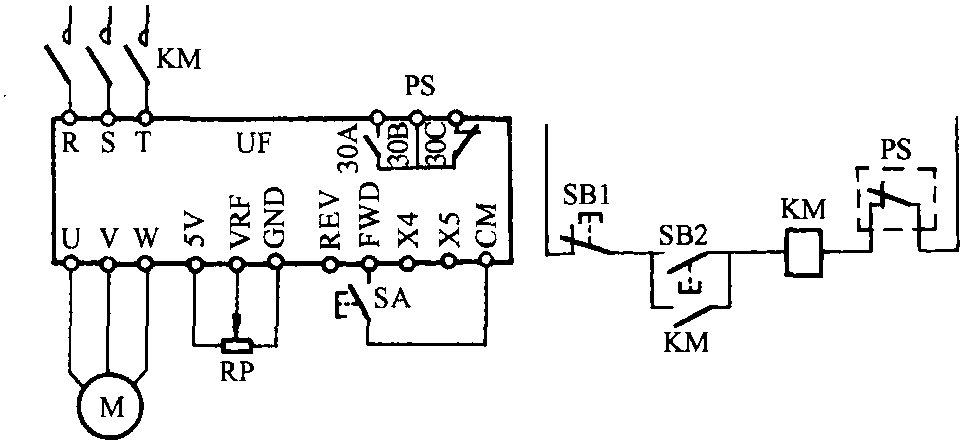

图4-17显示了外部旋钮正向旋转控制电路。

图4-17外部旋钮正向旋转控制电路

SA是旋钮开关。接触器KM仅控制由启动按钮SB2和停止按钮SB1控制的逆变器的电源开和关，而PS是逆变器的跳闸信号触点。

电动机的启动和停止基本上由Knob SA操作。该电路简单明了。缺点是，KM和SA之间没有互锁链接，很难防止有人先关闭SA并按SB2的故障。

故障会导致逆变器内部的控制电路异常，从而难以确保操作的准确性和可靠性。

正确的工作方式是先打开KM，然后在:开启时打开SA，这样电动机将逐渐加速并开始运行。停止时，请先关闭SA，然后逐渐降低M的速度。将其设置为0，然后在M停止后关闭KM。
