增量式编码器输出形式(增量式编码器使用方法)

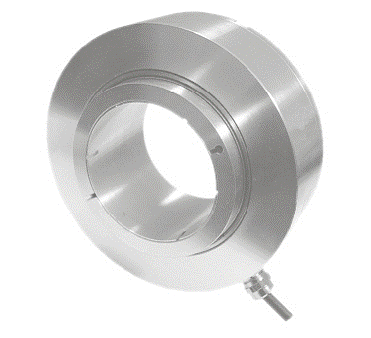

增量编码器直接使用光电转换原理输出三组方波脉冲A，B和Z相。两组脉冲A和B之间的相位差为90°，因此可以轻松判断旋转方向，但是在Z相中，每旋转1个脉冲用于定位参考点。具有原理结构简单，平均机械寿命达数万小时以上，抗干扰能力强，可靠性高，适用于长距离传输的优点。缺点是它不能输出轴旋转的绝对位置信息。

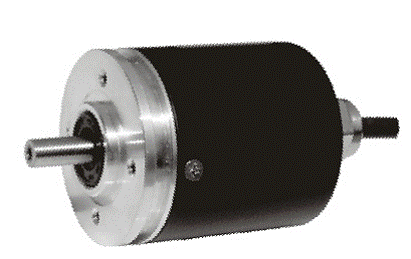

1.增量式旋转编码器具有不同的分辨率，该分辨率由每旋转一圈产生的脉冲数来衡量。数字范围从6到5400或更多。脉冲越多，分辨率越高。一个重要的理由。

2.增量编码器通常发送A，B和Z，通常为TTL电平，前面为A脉冲，后面为B脉冲，A度为90度，B脉冲差，每转一个Z脉冲。参考机械零位置。通常，A用于引导B或B用于引导A确定方向。我们的增量编码器将编码器在轴端的顺时针旋转定义为正向旋转，A的读数B为逆时针旋转90°。旋转反向B超前。 A是90°。根据产品说明，也存在差异。

3.如果使用PLC收集数据，则可以选择高速计数模块。可以使用工业计算机来收集数据并选择高速计数板。使用单片机收集数据。好选择。带光电耦合器的输入端口。

4.对于B脉冲，我们建议使用正向（正向）脉冲；对于A脉冲，我们建议使用反向（反向）脉冲，以及Z零脉冲。

5.在电子设备上设置计数堆栈。
