如何用光电开关控制380V370W电机延时断开(光电开关控制电机运行)

常规的SB03-1K光电开关，DH48S-1Z时间继电器。您还需要其他哪些电气零件？需要开关电源吗？如果需要开关电源，如何选择电压和功率？您需要一个中间继电器吗？如有必要，电压选择是什么？您需要交流接触器吗？交流接触器的电压是多少？如何连接这些组件？

这属于传统的继电器控制电路，有两个主要问题。 1是电动机的延迟控制电路，2是相关部件的工作原理。接下来，让我们从逐步说明开始。

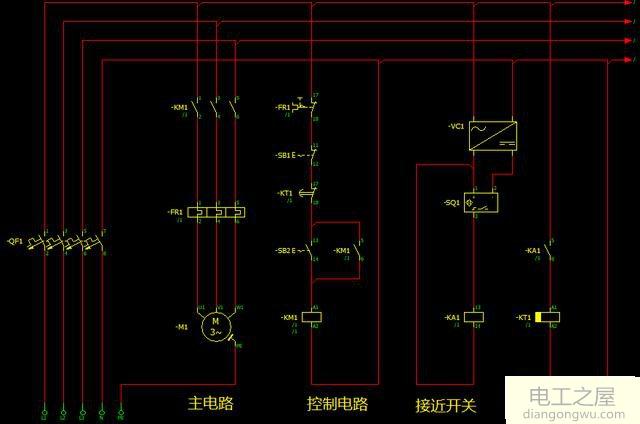

1个控制电路图

为了详细解释原理，它可以分为四个部分：主电路，控制电路，接近开关QS，时间继电器KT，主电路由空气开关QF，接触器KM和热继电器组成。 FR和电动机M，控制电路包括热继电器触点，停止按钮，启动按钮，KT断电延迟常闭触点，KM常开辅助触点和KM线圈。 KM线圈自锁电机旋转。由于SB03-1K是3线NPN常开光电开关，必须由开关电源驱动，因此是否需要继电器取决于KT的电源支持交流还是直流。如果使用交流型，则需要使用继电器触点进行控制。让我们看一下可以停止电动机的示意图。控制电路具有三个可自动解锁KM的常闭开关或触点，一个是热继电器线圈，另一个是断开的。时间继电器。延迟接触，一个是停止按钮。当接近开关检测到信号时，继电器线圈通电，以驱动时间继电器，当达到我公司设定的时间时，常闭触点断开，电机停止工作。这是基本的控制原理，所需的电气组件是上图所示的组件，当然也可以添加其他安全装置，例如紧急停止按钮和保险丝。

2相关电气零件介绍

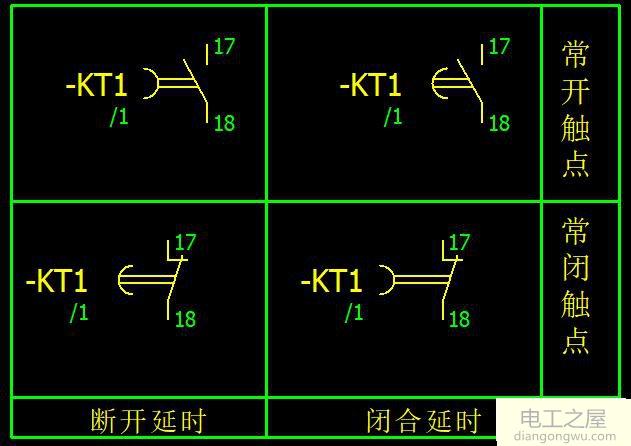

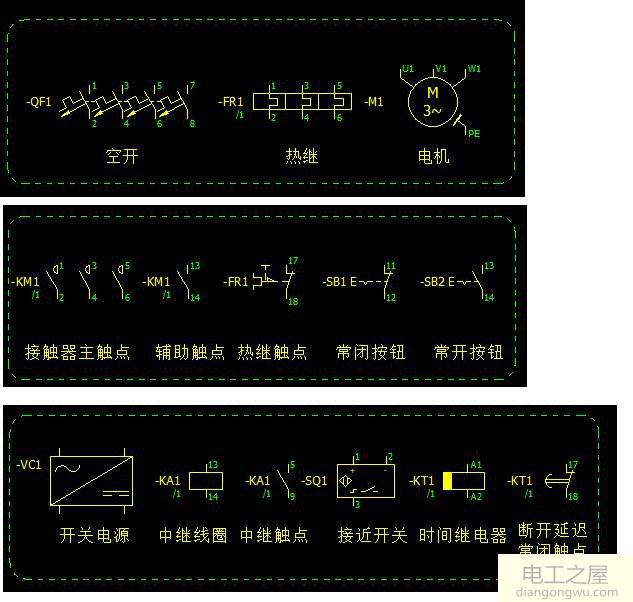

首先，了解电气元件的符号和符号。这是电路控制中常见和基本的。例如，空气开关通常是主电源上的开关，而热继电器是：保护电动机免于模拟的热过载。如果负载太大或负载太大，则会切断电动机电源。接触器控制电动机的启动和停止。插入和断开），主触点（用于连接电源和电动机）和辅助触点（执行自锁或互锁），其中一些是我们经常使用的按钮开关。有平面按钮，旋钮和指示灯。它是通过整流器将交流电转换为直流电的设备，例如用于开关电源24V控制电路，触摸屏电源，根据控制要求进行选择，复位，自锁等的整流器。 PLC电源，PLC输入驱动器电源等中间继电器还具有许多功能，例如弱电流控制，强电流和绝缘保护等。时间继电器分为通电延迟和断电延迟，用于星形电机的延迟控制。 DH48S-1Z Omron的通电延迟继电器中的增量启动说明等。手册中指出了您需要选择的关闭电源延迟时间的项目。联系人如下图所示：

除了了解这样的电动机控制原理图之外，您还应该亲自进行连接和练习，以更好地了解您的控制要求并了解电气组件的作用。
