电动机型号(电动机全压启动电路原理图讲解)

电动机全电压启动电路的示意图

电动机单向启动控制电路通常用于控制只需要在一个方向上运行的小功率电动机。机械设备，例如小型风扇，水泵和皮带输送机。图1是电动机单向启动控制电路的电路图。常用和简单的控制电路可以实现自动控制，远程控制，电动机启动和停止的频繁操作。

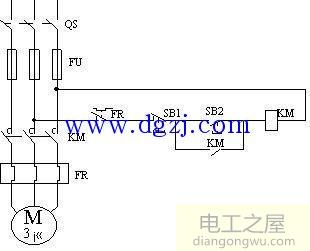

图1单向操作电气控制电路

在图1中，主电路由隔离开关QS，保险丝FU，接触器KM的常开主触点，热继电器FR的热敏元件和电动机M组成。控制电路包括启动按钮SB2，停止按钮SB1，接触器KM线圈，热继电器FR的常开辅助触点和常闭触点。

控制电路的工作原理如下。

1.启动电动机。闭合三相隔离开关QS，按下启动按钮SB2，按下接触器KM的拉线线圈供电，闭合三对常开主触点，电动机M连接到电源，电动机开始。同时，与SB2并联的KM的常开辅助触头闭合，即使释放SB2并释放SB2，吸气线圈KM也可以通过辅助触头继续通电并保持吸合状态。任何使用自己的辅助触点保持线圈处于活动状态的接触器（或继电器）称为自锁（自保护）。这些触点称为自锁（自保护）触点。当由于KM的自锁作用而释放SB2时，电动机M可以继续启动并终达到稳定运行。

2.电动机停止当按下停止按钮SB1时，接触器KM的线圈被切断，主触点和辅助触点均断开，电动机与电源断开，并且操作停止。此时，即使松开停止按钮，自锁触点也会断开，因此接触器KM线圈不再通电，电动机也不会自行启动。再次按下启动按钮SB2即可再次启动电动机。

您也可以这样解释：

关闭开关QS

启动→KM主触点闭合点→通过电动机M的电源启动并运行

按下SB2→给KM线圈通电—→KM常开辅助触点闭合→实现自我保护

停止→KM主触点复位→电动机M断电并停止

按下SB1→KM线圈断电—→KM常开辅助触点复位→自我保护释放

3.线路保护链接

（1）短路保护

短路的情况下，由于保险丝FU的熔化而切断了主电路。

（2）过载保护

由热继电器FR实现。由于热继电器的相对较大的热惯性，即使几倍额定电流流过热敏元件，热继电器也不会立即工作。因此，如果电动机启动时间不太长，则热继电器会承受电动机启动电流的影响，并且将无法工作。当电动机长时间过载时，FR会分离控制电路，接触器KM失电，切断电动机主电路，电动机停止，从而实现过载保护。

（3）欠压和失压保护

如果在电动机运行期间由于任何原因电源电压消失，则在恢复电源电压后电动机将自行运行，从而导致生产设备损坏或人身伤害。对于电网，许多电动机和其他电气设备会同时自行启动，从而导致不可接受的过电流和立即的网络压降。为了防止电动机在恢复电压时启动，该保护称为电压损失保护或零电压保护。

如果在电动机正常运行期间电源电压过分降低，则某些电器将被释放，从而导致控制电路异常运行并引起事故。电源电压过分降低。电机速度下降甚至停止。因此，欠压保护是当电源电压降至某个允许值以下时必须切断电源。

欠压和失压保护是通过接触器KM的自锁触点实现的。在电动机的正常运行中，电网电压会由于多种原因而消失或降低。当电压低于接触器线圈的释放电压时，接触器被释放，自锁触点被断开，主触点被断开，电动机的电源被切断，电动机停止旋转。当电源电压恢复正常时，由于自动解锁，电动机将不会自行启动，这可以防止发生事故。只有在操作员再次按下SB2后才能启动电动机。在控制电路中具有欠压和失压保护具有三个优点：

防止电压严重下降时在过载条件下电动机的欠压运行。

防止由于同时启动电动机而导致的严重电压降。

恢复电源电压后，可能会防止电机突然启动和运行，从而导致设备和人身事故。
