电动机绕组的接线规律图解(电机绕组接线图及)

电机绕组接线规则的说明

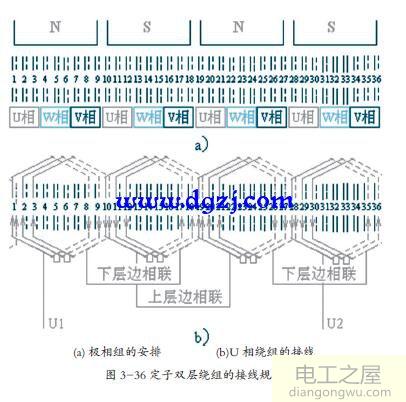

图3-35（a）显示了定子中每个超细基团的分布。在每个刺激下是属于3个相的3个极相的组。该相位必须具有120°的电角，因此您需要将V相的起始边缘（通常称为相位头）与U相的起始边缘和W相的起始边缘对齐。应分为两个相位带，如图3-36所示。

1.单相绕组的接线

为了说明接线规律，我们以U相绕组为例。电流旁路的方向相反，因为两个相邻的超细基团位于不同极性的极点下。因此，我们得到了两个相邻极性相组之间的接线定律。

如图3-37（b）所示，底边与底边相交，顶边与顶边相交。

2.三相绕组接线图

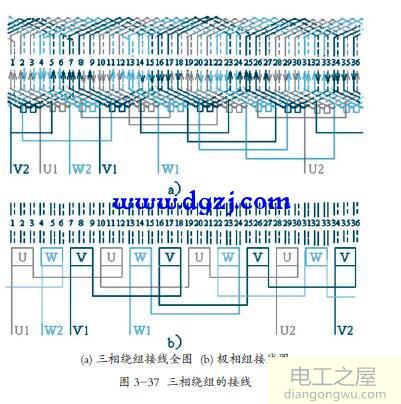

根据相同的规则绘制V相绕组和W相绕组的接线图。 V相的起始边缘和U相的起始边缘，W相的起始边缘和V相的起始边缘应以120°的电角度分开。可以在图37（a）中看到，如图3所示。

3.高组接线图

在实际工作中，当缠绕绕组时，通常不会分离相同极相组的多个线圈。因此，在绘制布线图时，只能绘制超细组之间的布线图，如图3-37（b）所示。接线的基本规则如下：

（1）相头应相隔120°电角。

（2）同一相的一组极性相之间必须有底边和底边。

连接后，上边缘与上边缘会合。其他三个头是相尾。
