单相电异步电机是啥，单相电异步电机的构造与基本原理

相关单相电异步电机的构造与基本原理，单相电异步电机的构造与原理和三相异步电机相近，单相电异步电机的构造包含铁芯、绕阻、滚动轴承等。

单相电异步电机的构造与基本原理

单相电异步电机(即单相电磁感应电机)仅一相电机定子绕阻由单相异步电机源供电系统的异步电机，称之为单相电异步电机。

其关键构造和原理都和三相异步电机相近，在工业和农业、诊疗和电器产品等层面被普遍应用。

普遍的如散热风扇、电吹风、全自动洗衣机、吸尘机和家用冰箱等常用的电动机，均归属于这类电动机。

附1，单相电异步电机的基本概念

一、单相电异步电机的构造

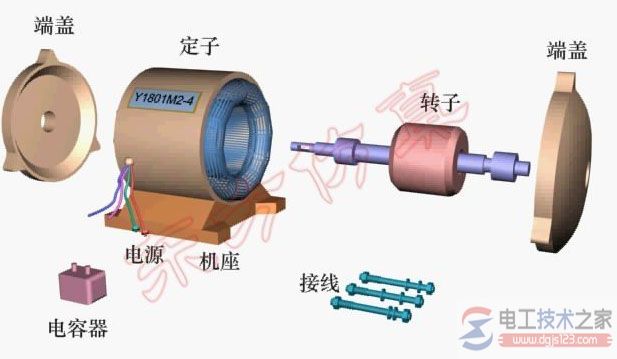

单相电异步电机中，专用型电动机占据非常大占比，他们的构造各有特色，方式多种多样。但就其关联性来讲，电机的构造都由固定不动一部分---电机定子、旋转一部分----电机转子、支撑点一部分---轴承端盖和滚动轴承等三绝大多数构成。

1、电动机轴 2、铁芯 3、绕阻4、轴承端盖 5、滚动轴承 6、抽滤电源开关或启动汽车继电器和PTC启动器 7、出厂铭牌

1、电动机轴

电动机轴构造随电机制冷方法、安全防护形式、安裝方法和主要用途而异。按其材料英语，有生铁、铝铸和厚钢板构造等几类。

生铁电动机轴，含有排热筋。电动机轴与轴承端盖连接 ，用地脚螺栓拧紧。

铝铸电动机轴一般不含有排热筋。

厚钢板构造电动机轴，是由厚为1.5-2.5mm的冷轧钢板生产、电焊焊接而成，再焊住厚钢板五金冲压件的支脚。

有的专用型电机的电动机轴非常独特，如家用冰箱的电机，它一般与制冷压缩机一起装在一个密封性的陶罐里。

而全自动洗衣机的电机，包含甩干机的电机，均无机物座，轴承端盖立即固定不动在电机定子铁芯上。

2、铁芯

铁芯包含电机定子铁芯和转子铁芯，功效与三相异步电机一样，是用于组成电机的等效电路。

3、绕阻

单相电异步电机电机定子绕阻常制成两相：主绕阻(工作中绕阻)和副绕阻(运行绕阻)。二种绕阻的中心线分开一定的电视角。

为了更好地改进运行特性和运作特性。电机定子绕阻多选用高韧性聚酯丝包线线圈电感。

电机转子绕阻一般选用笼型绕阻。常见铝合金压铸而成。

4、轴承端盖

相对于不一样的电动机轴原材料、轴承端盖也是有铸造铁件、铝合金压铸件和厚钢板五金冲压件。

5、滚动轴承

滚动轴承有滚动轴承和含油轴承。

6、抽滤电源开关或启动汽车继电器和PTC启动器

(1)抽滤电源开关

在单相电异步电机中，除开电容器运行电机外，在启动全过程中，当电机转子转速比做到同歩转速比的70%上下时，常凭借抽滤电源开关，摘除单相电电阻器启动异步电机和电容器启动异步电机的启动绕阻，或摘除电容器启动及运行异步电机的启动电力电容器。抽滤电源开关一般安裝在轴伸轴承端盖的里侧。

(2)启动汽车继电器

有一些电机，如家用冰箱电机，因为它与制冷压缩机拼装在一起，并放到密封性的陶罐里，不便于安裝抽滤电源开关，就用启动汽车继电器替代。

汽车继电器的吸铁电磁线圈串连在主绕阻控制回路中，启动时，主绕阻电流量非常大，流线圈姿势，使串连在副绕阻控制回路中的动合接触点合闭。

因此副绕阻接入，电机处在两相绕阻运作情况。伴随着电机转子转速比升高，主绕阻电流量持续降低，吸引住电磁线圈的吸附力降低。

当抵达一定的转速比，电磁线圈的吸附力低于接触点的反作用力弹黄的抗拉力，接触点被开启，副绕阻就摆脱开关电源。

(3)PTC启动器

全新式的运行元器件是“PTC”，它是一种能“通”或“断”的温度传感器。PTC温度传感器是一种新式的半导体材料元器件，可作为廷时型启动电源开关。

应用时，将PTC元器件与电容器启动或电阻器启动机的副绕阻串连。

在启动前期，因PTC温度传感器并未发烫，电阻值很低，副绕阻处在通道情况，电动机逐渐启动。伴随着時间的变化，电动机的转速比持续提升，PTC元器件的溫度因自身的焦耳热而升高，当超出热导率Tc(即电阻器大幅度提升的溫度点)，电阻器猛增，副绕阻电源电路等同于断掉，但还有一个不大的保持电流量，并有2-3瓦的耗损，使PTC元器件的溫度保持在热导率Tc值之上。

当电动机停止运行后，PTC元器件溫度持续降低，约2-3分钟其阻值降至Tc点下列，这时候有能够 重启，这一时间恰好是家用冰箱和空调所要求的2次启动间的关机時间。

PTC启动器的优势：无触点、运作靠谱、无噪无火花放电，防火安全、防爆型特性好。且耐震动、抗冲击、体型小、重量较轻、价格便宜。

7、出厂铭牌

包含：电动机名字、型号规格、规范序号、生产厂名、原厂序号、额定电流、功率、额定电压、额定值转速比、绕阻接线方法、阻燃等级等。

二、单相电异步电机的原理

当给三相异步电机的电机定子三相绕阻进入三相交流电时，会产生一个电磁振荡，在电磁振荡的功效下，电机转子将得到运行转距而自主运行。

当三相异步电机进入单相异步电机时就不可以造成电磁振荡。

单相电异步电机电机定子绕阻进入单相异步电机时造成的电磁场状况。

如下图，为一台简易的单相电异步电机电路原理图，电机定子铁芯上布局有单相电电机定子绕阻，电机转子为绕线式电机构造。

交流电路波型

电流量正自感电动势造成的电磁场 电流量负自感电动势造成的电磁场

当向单相电异步电机的电机定子绕阻中通快递入单相异步电机后，由图中由此可见，当电流量在正自感电动势及负自感电动势持续交替变化时，其造成的电磁场尺寸及方位也在持续转变(按正弦交流电规律性转变)，但电磁场的中心线则沿纵坐标方位固定不变，那样的电磁场称之为脉动饮料电磁场。

当电机转子原地不动时电机转子电导体的生成感应电流和电流量为0，生成转距为0，因而电机转子沒有运行转距。

故单相电异步电机如果不采用一定的对策，单相电异步电机不可以自主运行，假如用一个外力作用使电机转子旋转一下，则电机转子能沿该方位再次旋转下来。

之上便是单相电异步电机的构造与原理，由(电工技术世家 www.dgjs123.com)我搜集整理。
