辅助电机的防爆等级、防护等级、能效等级有哪些?

发布时间:2021-04-15 14:01
7969次

防爆电机主要用于煤矿、石油天然气、石油化工等行业。此外,它还广泛应用于纺织、冶金、城市燃气、交通、粮油加工、造纸、医药等部门。防爆电机作为主要动力设备,通常用于驱动泵、风机、压缩机等传动机械。根据防爆原理,电机可分为防爆电机、增安型电机、正压电机、无火花电机和防尘防爆电机。电机按防爆用途分类:工厂防爆电机(BT4 CT4 ExtD B21防尘防爆)和矿用防爆电机(EXDI)

现在具体说说广泛使用的工厂防爆电机。随着安全生产意识的提高,工厂防爆电机被用于各种易燃易爆场所,以提高生产安全性。下面介绍一下工厂防爆电机的防爆等级和适用的环境标准:

爆炸概念

在极短的时间内,释放出大量的能量,产生高温,释放出大量的气体,引起周围介质的高压化学反应或状态变化。快速释放的能量会导致周围物体受到猛烈的撞击和破坏。

爆炸的必要条件有三:1)爆炸性物质:能与氧(空气)发生反应的物质,包括气体、液体和固体。(气体:氢气、乙炔、甲烷等。);液体:酒精和汽油;固体:粉尘、纤维粉尘等。)2)氧气:空气。3)点火源:包括明火、电火花、机械火花、静电火花、高温、化学反应、光能等。以上是电机防爆的概念,以下介绍电机防爆的分类。

电机防爆等级

电动机的防爆等级由三部分组成

1)爆炸性气体区域(0区、1区和2区)不同电气设备的安全等级分类。比如旋转电机的选型可以分为隔爆型(代号D)、正压型(P)、增安型(E)和无火花型(N)。

2)气体或蒸气的爆炸性混合物的分类可分为 A、 B、 C三种,主要依据试验安全间隙(MESG)或小点火电流(MICR)。

除煤矿外的爆炸性气体环境用二类电气设备。第二类爆炸性气体进一步分为:IIA、IIB和IIC。二类常见可燃气体、蒸汽、温度组见下表。二类用于煤矿以外的爆炸性粉尘环境,三类重新分类:IIIA类:可燃飞絮;IIIB类:不导电粉尘;IIIC类:导电粉尘;

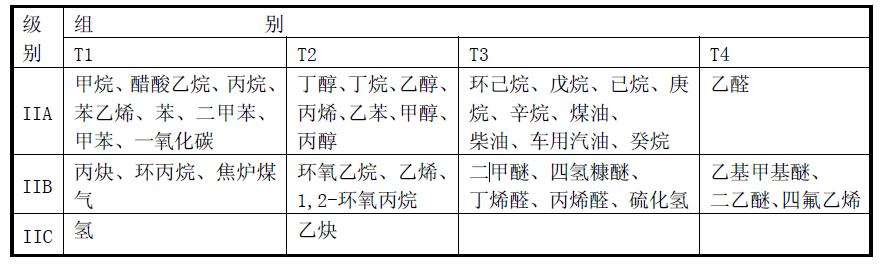

电气类产品分类表

3)点燃某种介质的温度分组划分。主要分为t1-450 t,T2-300t 450,T3-200t 300,T4-135t 200,t5-100t135,T6-85t 100。

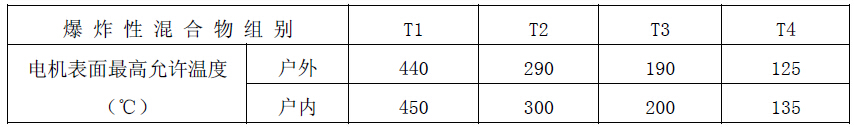

爆炸性混合物T1~T4温度组别对应表

防爆电机防护等级:

例如:IP55 个5代表的是防尘等级,第二个5代表的是防水等级;下面介绍一下不同数字代表的防尘防水的等级内容:

tyle="text-align: center;">个数字代表内容:

0 无防护电机 无专门防护 不作试验,但应符合2.1条;

1 防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。能防止直径大于50MM的固体异物进入壳内;

2 防护大于12MM固体的电机 能防止直径大于12MM的固体异物进入壳内;

3 防护大于2.5MM固体的电机 能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件;

4 防护大于1MM固体的电机 能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件;

5 防尘电机 承受任何方向的溅水应无有害影响;

第二个数字代表内容:

0 无防护电机 无专门防护;

1 防滴电机 垂直滴水应无有害影响;

2 15度滴电机 当电机从正常位置向任何方向倾斜至15度以内任一角度时,垂直滴水应无有害影响;

3 防淋水电机 与垂直线成60度角范围内的淋水应无有害影响;

4 防溅水电机 承受任何方向的溅水应无有害影响;

5 防喷水电机 承受任何方向的喷水应无有害影响;

6 防海浪电机 承受猛烈的海浪冲击或强烈喷水时,电机的进水量应不达到有害的程度;

7 防浸水电机 当电机浸入规定压力的水中经规定时间后,电机的进水量应不达到有害的程度;

8 潜水电机 电机在制造厂规定的条件下能长期潜水。电机一般为水密型,便对某些类型电机也可允许水进入,但不应达到有害的程度。

能效等级及对应防爆电机型号

目前能效对应的防爆电机型号


电机能效(国际/国标)对照表(含防爆电机型号)
IEC60034-30(国际标准)GB18613-20112(2012版标准)与能效相对应的防爆电机型号
IE4一级能效

永磁防爆电机:TYBPE

永磁同步电机:TYCX

IE3二级能效

高效节能防爆电机YBX3,YBK3,YBF3

高效节能电机:YE3

IE2三级能效(新,旧)

防爆电机YB3(新)YB2(旧)YBK2(旧)YBS,YBJ

普通电机:YX3YE2,Y2,Y3

IE1三级能效(旧)

防爆电机:YB

普通电机:Y

了解更多防爆电机技术知识请继续关注本站更新情况或联系我们的在线客服人员进行咨询:18717976220

本文【防爆电机】-防爆平台发布,转载注明本站地址:http:///
