三相异步电机操纵路线有什么？

相关三相异步电机的常见操纵路线，包含电机额定功率运行操纵路线、正反转操纵路线，详解了点动操纵、持续旋转操纵、过流保护、过压保护、欠压保护和过压维护等电动机控制路线的专业知识。

三相异步电机的操纵路线

三相笼型异步电机的操纵路线大多数由汽车继电器、交流接触器和按键等有接触点的家用电器构成。其基础的操纵路线有：电机额定功率运行操纵路线、正反转操纵路线、多地址操纵路线、启保停路线和全自动循环系统操纵路线。

一、电机额定功率运行操纵路线

三相异步电机启动方式 有二种：立即启动和缓解压力启动。

1、立即启动操纵用以小容积笼型电机。

2、缓解压力启动用以容积很大的电机，且仅可用满载或负载启动。

3、电机额定功率运行操纵有刀闸立即启动操纵及交流接触器立即启动操纵二种方法。

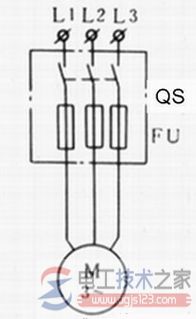

图1 刀闸立即启动控制回路

选用刀闸立即启动操纵，刀闸含有过流保护的断路器，例如乡村上用的破碎机。离心水泵等小容积的电动机。

选用交流接触器立即运行操纵包含（1）点动；（2）持续操纵；（3）即能点动又能长动操纵。

1）点动操纵：按着按键时电机旋转工作中，手放开按键时，电机即停止工作，常见于生产线设备的调节。

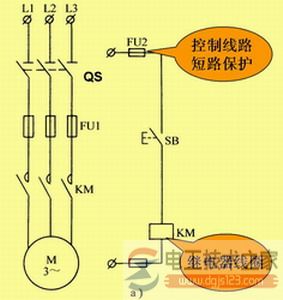

图2 点动操纵

操纵路线工作中全过程：启动，合上刀闸QS，主线路引进三相电源。按住运行按键SB，KM电磁线圈得电，主接触点合闭，电机接入开关电源逐渐旋转，松掉SB，KM电磁线圈跳停，主接触点校准(开)电机终止旋转。

2）持续旋转操纵

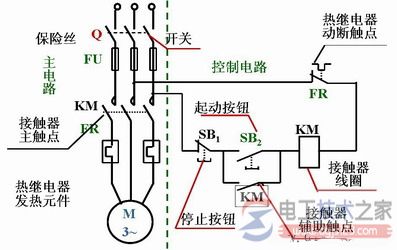

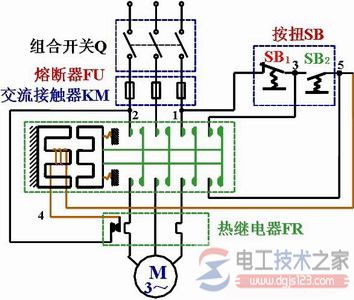

图3 持续旋转操纵电路原理图

3）既能长期性工作中又能点动的控制回路

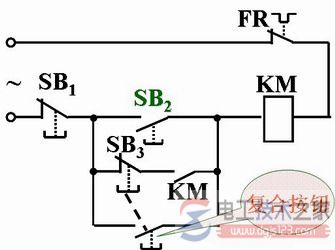

图4 既能长期性工作中又能点动的控制回路
按住起动钮，电机运行，松掉启动按键，电机转停。

点动按键SB3的功效：

1、使交流接触器电磁线圈KM插电；

2、使电磁线圈KM不可以锁紧。

点动时，按住SB3，电动机运行。

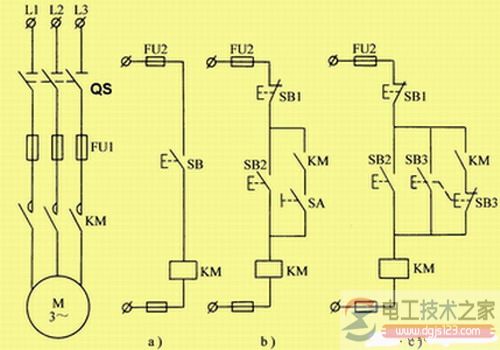

图5 点动电源电路： a) 核心动控制回路 b) 电源开关挑选运作情况的电源电路 c)2个按扭操纵的电源电路

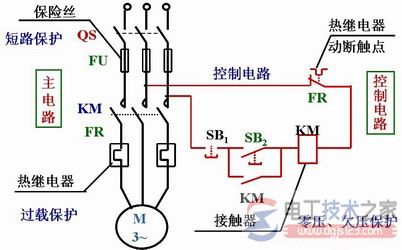

电机的维护：

1、过流保护：当控制回路产生短路故障常见故障时，控制回路能快速断掉开关电源，断路器FU1做为主电源电路的过流保护。断路器FU2做为控制回路的过流保护。

2、过压保护：热继器FR做为电机的过压保护。当电机负载、匝间或断相同都是会造成电机定子绕阻的电流量过大，热继器会依据电流量的热电效应，使热继器FR姿势。即FR的常闭点断掉，使KM电磁线圈关闭电源，进而使KM主接触点断掉，断开电机的开关电源。

3、欠压保护和过压维护：借助按键的校准作用和交流接触器自身的磁感应组织来进行。当电机已经运作时，假如电源电压因种种原因太过地减少或消退时，交流接触器KM流线圈释放出来，电机终止，另外KM锁紧接触点断掉。当电源电压恢复过来时，交流接触器KM电磁线圈也不太可能自主插电，即电机不容易自主运行，要使电机运行，作业者务必再度按住运行按键。

控制回路具备欠压保护和过压维护的益处：

1）避免工作电压比较严重降低是电机底压运作；

2）防止电机另外运行导致工作电压比较严重降低；

3）避免电源电压恢复过来时，电机忽然运行导致机器设备和安全事故。

二、正、翻转操纵路线

在三相笼型异步电机的正反转操纵路线中，可选用二只交流接触器KM1、KM2接换电机三相电源的零线火线，来更改电机的转动方位。但2个交流接触器不可以另外吸合，假如另外吸合将导致开关电源的短路故障安全事故，如下图所显示 。

图6 电机正反转

电动机机正转工作中时，KM1插电吸合，电机这时候的零线火线是L1、L2、L3，即顺向运作。

电动机机翻转工作中时，KM2插电吸合，KM2主断路器合闭接换了电机三相的开关电源零线火线，这时候电机的零线火线是L3、L2、L1，即反方向运作。

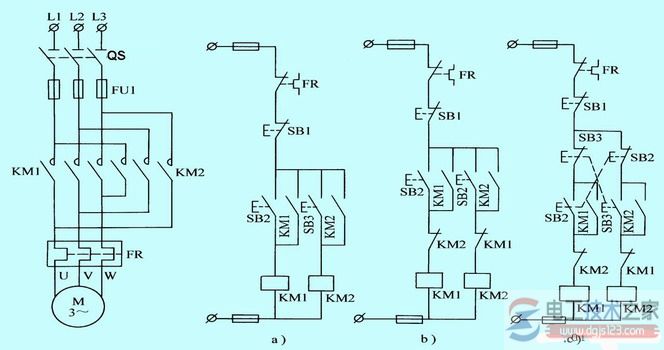

图7 三相笼型异步电机正反转控制回路

a)无自锁互锁电源电路 b)具备电气设备自锁互锁电源电路 c)具备双向自锁互锁电源电路

三、其他基础操纵路线

其他基础控制回路包含：多地控制回路、启保停电源电路、循环系统控制回路。

1）多地址操纵路线：把一个启动按键和一个终止按键构成一组，并把2组启动、终止按键各自置放两个地方，即能完成两地址操纵。（一般标准：启动按键（开与关）串联，终止按键（常闭）串连）

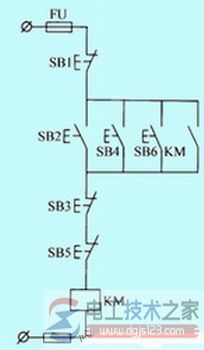

图8 多地址操纵路线

2）启保停路线：

电机启保停的电线接法：规定交流接触器KM1姿势后交流接触器KM2才可以姿势，故将交流接触器KM1的开与关断路器串连于交流接触器KM2的电磁线圈电源电路中。

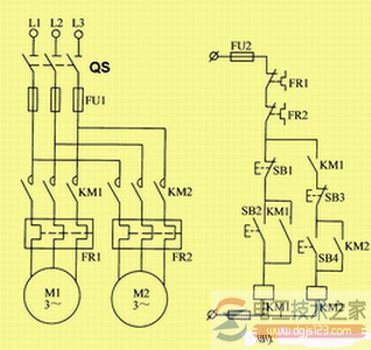

图9 两部电机次序启动操纵路线图

图10 时间控制器操纵的次序启动电源电路

操纵路线工作中全过程：设电源电路规定M1运行50秒后，M2运行。

按运行按键SB2，KM1电磁线圈得电并锁紧，KM1主接触点合闭，电机M1接入开关电源逐渐旋转，(电工技术世家 www.dgjs123.com)另外KT电磁线圈得电。时间控制器逐渐定时执行，定时执行50秒到，时间控制器廷时合闭延时继电器KT合闭，交流接触器KM2电磁线圈得电并锁紧，KM2主接触点合闭，电机M2接入开关电源逐渐旋转。另外KM2常闭点断掉，断开KT电磁线圈的开关电源。

3）全自动循环系统操纵路线

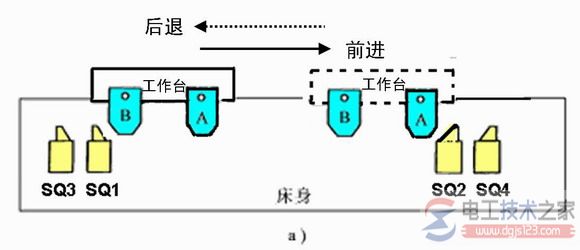

图11 十字滑台全自动反复运动平面图

图12 限位开关

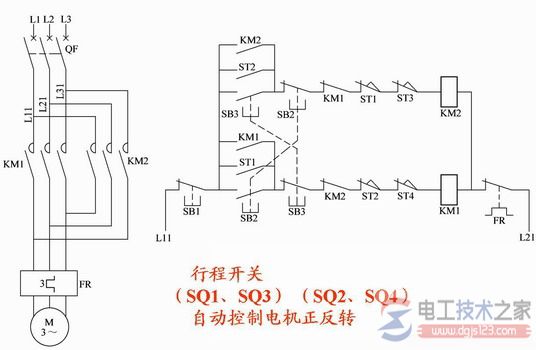

正反转全自动循环系统控制回路工作中全过程：

按住顺向启动按键SB2，交流接触器KM1得电姿势并锁紧，电机正转使操作台前行。运作到SQ2部位，撞块压下去SQ2，SQ2常闭点使KM1关闭电源，SQ2的延时继电器使KM2得电姿势并锁紧，电机翻转使操作台倒退。操作台健身运动左节点撞块压下去SQ1时，KM2关闭电源，KM1又得电姿势，电机又正转使操作台前行，那样一直循环系统。

SB1为终止按键。SB2与SB3为不一样方位的复合型启动按键，更改操作台方位时，不按终止按键可立即实际操作。

行程开关SQ3、SQ4限位开关维护功效：SQ3与SQ4安裝在極限部位，因为某类常见故障，操作台抵达SQ1（或SQ2）部位，无法断开KM1（或KM2），操作台将继续移动到極限部位，压下SQ3（或SQ4），这时后把控制电路断掉，使电机终止，防止操作台因为越出容许部位所造成 的安全事故。

行程安排操纵：用限位开关依照分子热运动构件的部位或部位的转变所开展的操纵，称之为按行程安排标准的自动控制系统。
