因为一次特别的庆祝，沈女士和法晓J哥又在一起了。J哥的话题一直和他以前的工作分不开，三言两语就说电机。他讲了一个很有成就感的故事：某设备制造商拜访他们公司，准备订购几台IC616电机。他们公司正好有一批高压电机现货，但是冷却方式是IC611。额定电压、额定功率等其他参数完全符合客户要求。J哥游说客户购买IC611电机，客户以冷却方式不同为由不愿意改变方案。在紧急情况下，j哥分析了IC616和IC611冷却方式的特点，提出IC611电机应适用于风机和水泵的负荷工况。终沟通结果令人满意，客户节约成本，电机厂商消化库存，关键是超及时发货。
电机冷却方式是高压电机订购中非常纠结的问题，涉及成本、安装空间、通风散热效果等诸多因素。今天，女士将和大家谈谈电机的常用冷却方法。
常用冷却方式概述
旋转电机的冷却方式包括三个方面：冷却介质的性质、各种冷却回路的布置以及冷却介质的驱动方式。电机常用的冷却方式有IC01、IC11、IC21、IC31、IC37、IC81W、IC611、IC616等。
典型冷却方式
IC01:自冷开式，风扇安装在轴上。
IC11:带进气管的自通风。
IC21:带出气管的自通风。
IC31:具有进气管和出气管的自动通风功能。
IC37:有进气管和出气管，以及独立或分开的鼓风机或冷却介质压力源

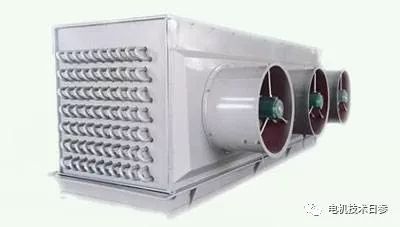

IC611:全封闭风扇冷却自通风，热交换器(空气对空气)安装在电机上
IC616:全封闭内部空气自循环，独立鼓风机热交换器(空气对空气)安装在电机上
IC666:全封闭冷却空气内循环电机，带独立的空气/空气冷却器。
IC81W:是全封闭、风冷和自通风的。电机配有热交换器(空气对水)。水循环由独立的水泵或水系统提供动力。
IC86W电机是带有独立空气/水冷却器的全封闭电机。
冷却介质代号意义
冷却介质代码由“标识字母”、“冷却回路布局代码”、“一次冷却介质代码”、“一次冷却介质移动推送方法”、“二次冷却介质代码”和“二次冷却介质移动推送方法”组成。
以IC86W为例，完全标注为IC8A6W7，具体含义为：“IC”为符号字母(国际通用冷却符号)，“8”代表外部冷却器(使用远程介质)，“A”代表一次冷却介质空气(可省略)，“6”代表独立部件驱动的一次冷却介质，“W”代表二次冷却介质水，“7”
变频电机如何选用冷却方式
变频电机根据具体的负载特性，通常会选择几种冷却方式，如IC411、IC416、IC611、IC616、IC666、IC86W等。合理合理的方案是根据具体情况合理选择冷却方式，不仅可以降低采购成本，还可以大大降低运营成本。
恒转矩负载
负载特性是低于基本速度的恒定扭矩和高于基本速度的恒定功率。也就是说，变频电机在低频启动过程和低频运行期间仍然输出大扭矩(额定扭矩)。此时，如果采用自带风扇的冷却方式(如IC411、IC611)，由于转速低、冷却条件恶化，电机非常热，需要在电机上加装独立的强制冷却风扇，以保证所有频段的安全运行。

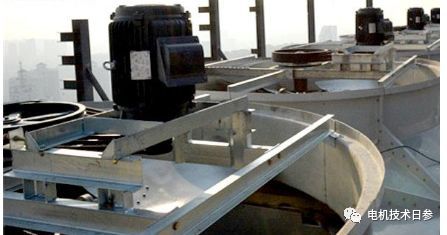

风机、泵类负载
当变频电机的驱动负载为风机或泵类负载时，负载转矩随转速(TLn2)的平方而变化。低速运转时，负载扭矩很小，电机轴输出功率很低，发热也很小。不用担心变频电机低速运行时的散热问题。可以选择内置和外置风扇的冷却方式IC411和IC611，这是J向客户介绍IC611电机的理论基础。
结论
在选择变频电机时，需要根据被驱动负载的特点和使用环境的差异，合理选择变频电机的冷却方式。只有这样才能保证变频电机的安全经济运行。
以上非官方内容仅代表个人观点。
