1、电动机接线

三相交流电机的接线框一般引出六个端子。当电机铭牌上标有Y接法时，D6、D4、D5接法，D1~D3接电源。三角形接法，D6和D1接，D4和D2接，D5和D3接，然后D1~D3接电源。

参见下图所示的连接方法进行连接。

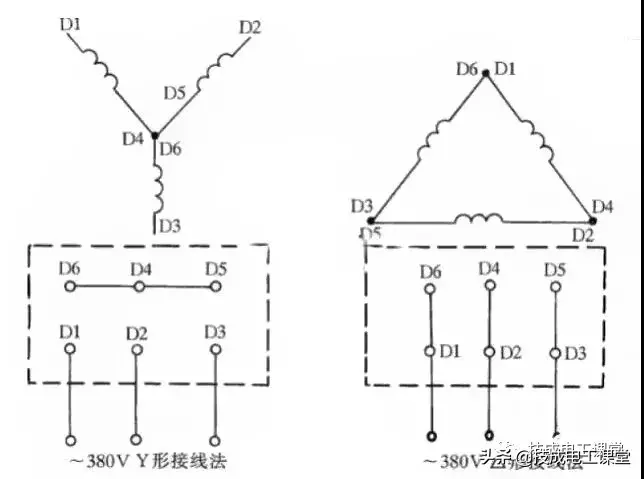

三相交流电动机的Y形和形连接方法

2、单相吹风机接线

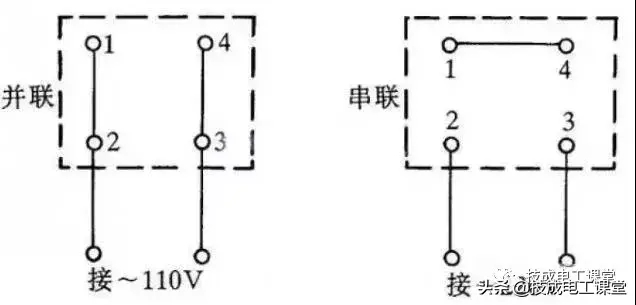

单相吹风机四个引线端子的接线方法

有的单相吹风机引出4个接线端子，接线方法如图5所示。并联法应接110V交流电源，串联法应接220V交流电源。

3.Y100LY系列电机的接线

目前广泛使用的是Y系列电机。y系列电机具有体积小、外形美观、省电等优点。接线方式有两种：一种是三角形，其接线端子W2接U1，U2接V1，V2接W1，再接电源；另一种是Y型，端子W2、U2、V2相连，另外三个端子U1、V1、W1接电源。

参见下面的接线图：

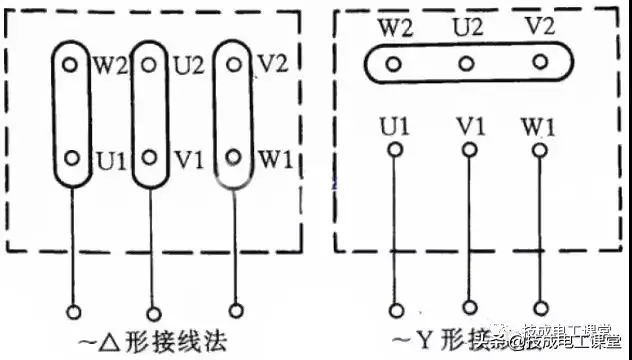

Y100LY系列电机接线方法

4、低压变压器短路保护线路

目前机床的工作灯和行灯都是用低压变压器提供36V的安全电压。由于灯具在使用中经常移动，容易发生短路故障，导致保险丝熔断，甚至烧坏变压器。如果用36V小型中间继电器或36V交流接触器作为变压器的通断开关，可以避免变压器烧毁。如下图所示：

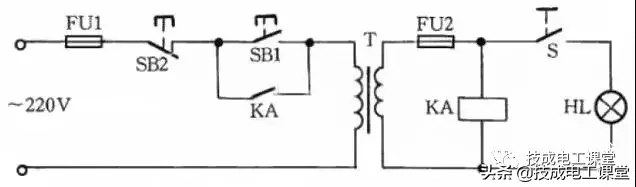

低压变压器短路保护电路

工作原理：S闭合后，按下按钮SB1，变压器输出36V的低电压，使继电器或交流接触器KA闭合。松开按钮SB1后，KA的自锁触点保持KA接合，继续给变压器供电。如果变压器二次发生短路故障，继电器线圈电压为零，那么KA就会失电释放，断开变压器的电源，保护变压器不受损坏。

5、双速电动机2Y/2Y接线方法

图示为2Y/2Y电机双速定子线组引线的连接方法。根据这两种联系，可以得到两种速度。

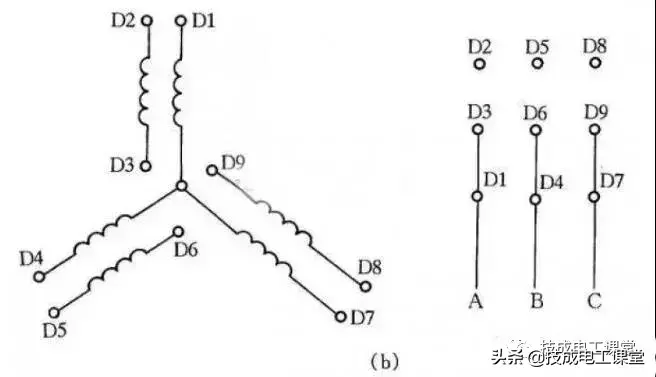

双速电机2Y/2Y接线方法

双速电机的2Y/2Y连接方法

6、直流电磁铁快速退磁线路

当DC电磁铁被切断时，剩磁有时会造成不良后果。因此，我们必须设法消除剩磁。图中YA是DC电磁铁线圈，KM是控制YA启停的接触器。当KM被占用时，YA被赋能并兴奋；当KM复位时，YA切断DC并快速消磁。

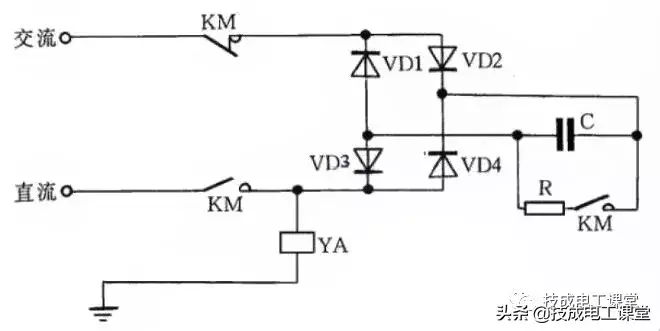

DC电磁铁快速退磁电路

快速退磁的工作原理：DC电磁铁断电后，交流电源通过桥式整流器和YA给电容C充电。随着电容C两端电压不断升高，充电电流越来越小，通过YA的电流是交变的，使电磁铁快速退磁。C电容器的容量应根据电磁铁的实际情况，通过现场试验确定。r是放电电阻。

7.缺少辅助触点的交流接触器应急接线

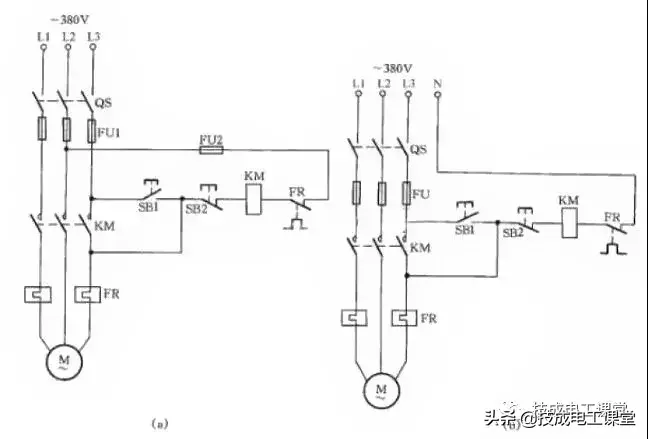

缺少辅助触点的交流接触器的应急接线

图中的SB2表示停止按钮。停止时，按SB2需要稍长时间。否则，手松开按钮后，接触器又会闭合，这样电机就会继续运转。这是因为虽然切断了电源电压，但由于惯性，电机的转子仍在转动，其定子绕组会产生感应电动势。一旦急停按钮快速复位，感应电动势将直接作用于接触器线圈，使其再次吸引，电机继续运转。当线圈电压为380V时，接触器可以如图(A)所示接线；当线圈电压为220V时，接触器可以接线，如图(B)所示。

图(A)中接线为缺陷，即电机停止运转时，其引线和电机带电，维修不安全。因此，这种电路只能在紧急情况下使用，并且在修理电机时，控制电机的总电源开关QS应该关闭，这一点要特别注意。

8、单相电容电动机线路

单相电容电动机容量大

拨动开关S，可以改变辅助绕组的抽头，即改变主绕组的实际耐受电压，从而改变电机的转速。这种接线方式常用于电风扇。

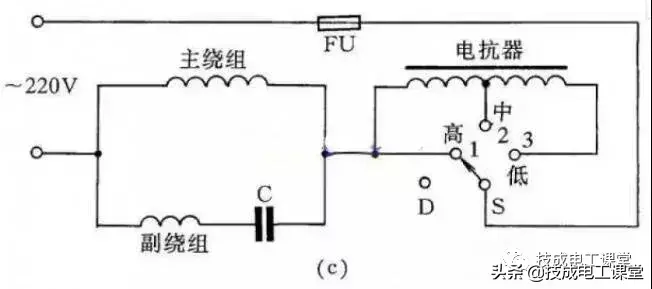

图(C)显示了带电抗器调速的电容电动机的接线电路。

由于电抗器绕组的串联(在线路中起降压作用)，通过调节电抗器绕组的串联可以改变转速。目前，这种方法广泛应用于家用电风扇电路中。一般启动电机时，先拨“1”档，即高档位。此时电抗器不接线路，可以全压启动电机，然后拨“2”档或任意档位调节电机转速。

9、三相异步电动机改为单相运行线路

如果只有单相电源和三相异步电动机，可以通过并联电容器将三相异步电动机改为单相运行。

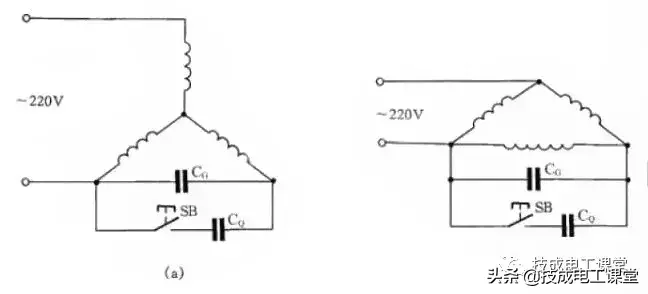

如图所示：图(a)为Y形连接电机的连接方式，图(b)为三角形连接电机的连接方式。为了提高启动转矩，启动电容器CQ在启动时连接到线路，并在启动后退出。
