大家好！今天收集了几种不同槽号的二极电机的接线方式，希望对初学者有所帮助。

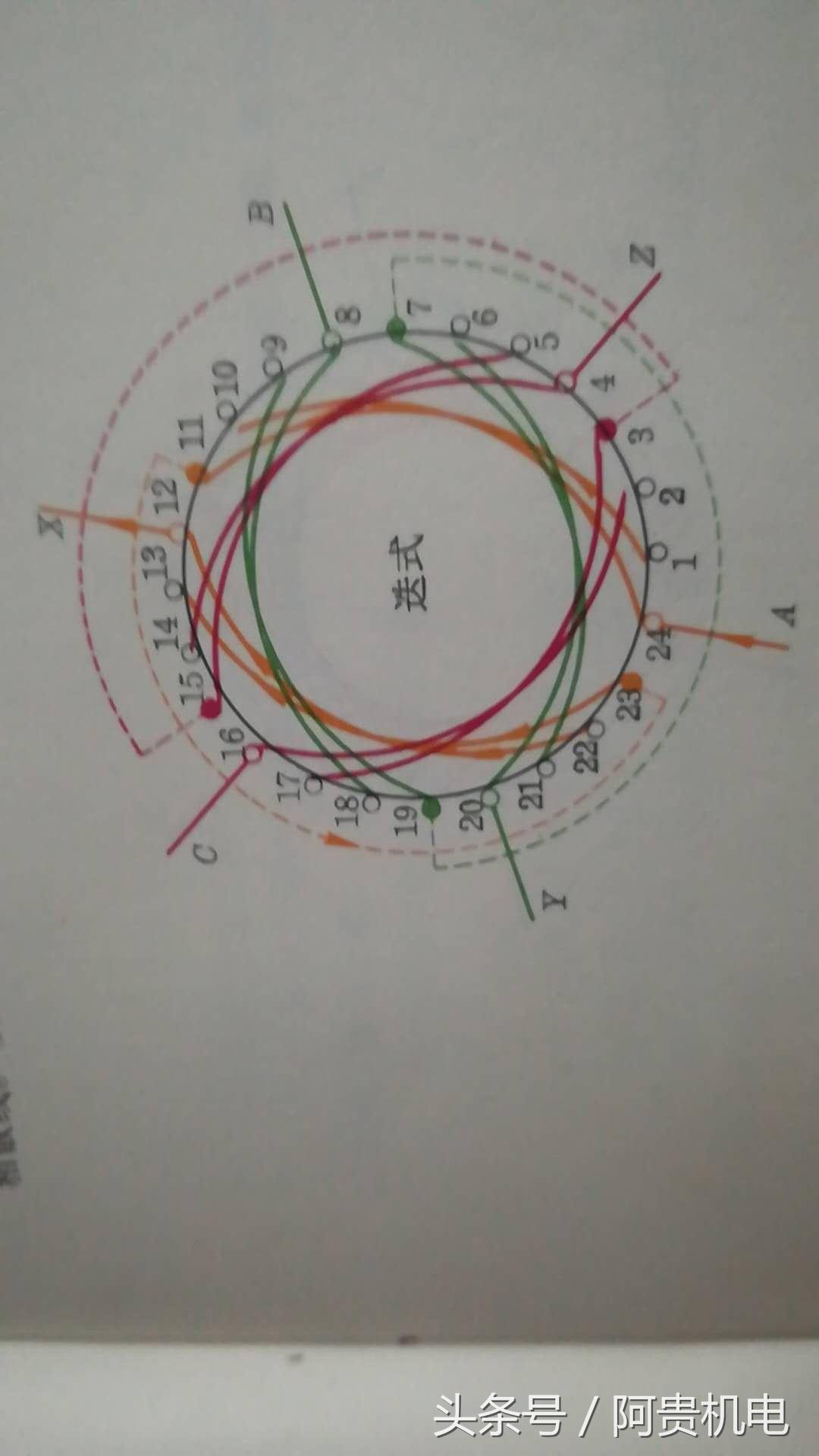

24槽层压单层

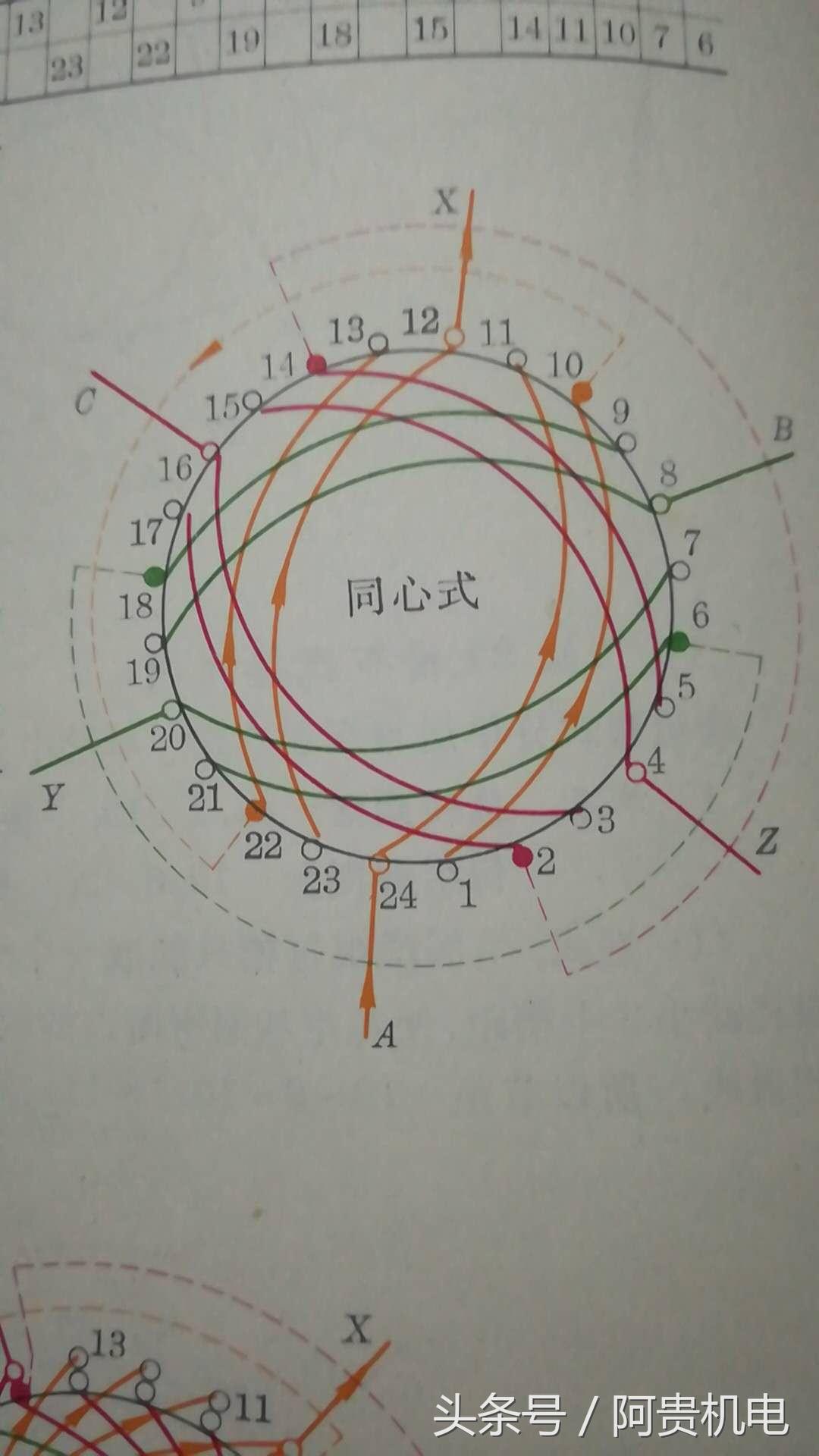

24槽同心单层

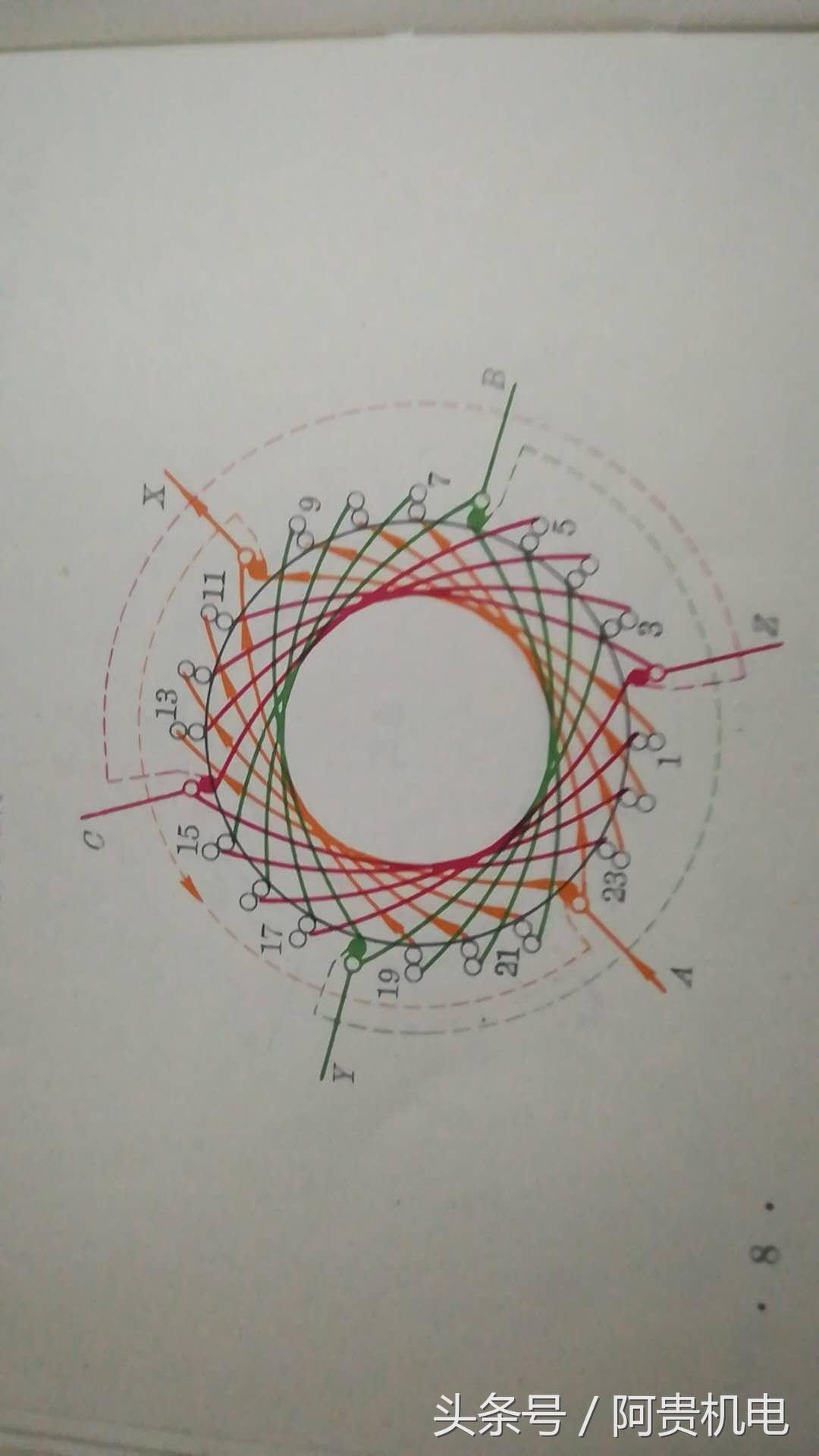

24槽双层

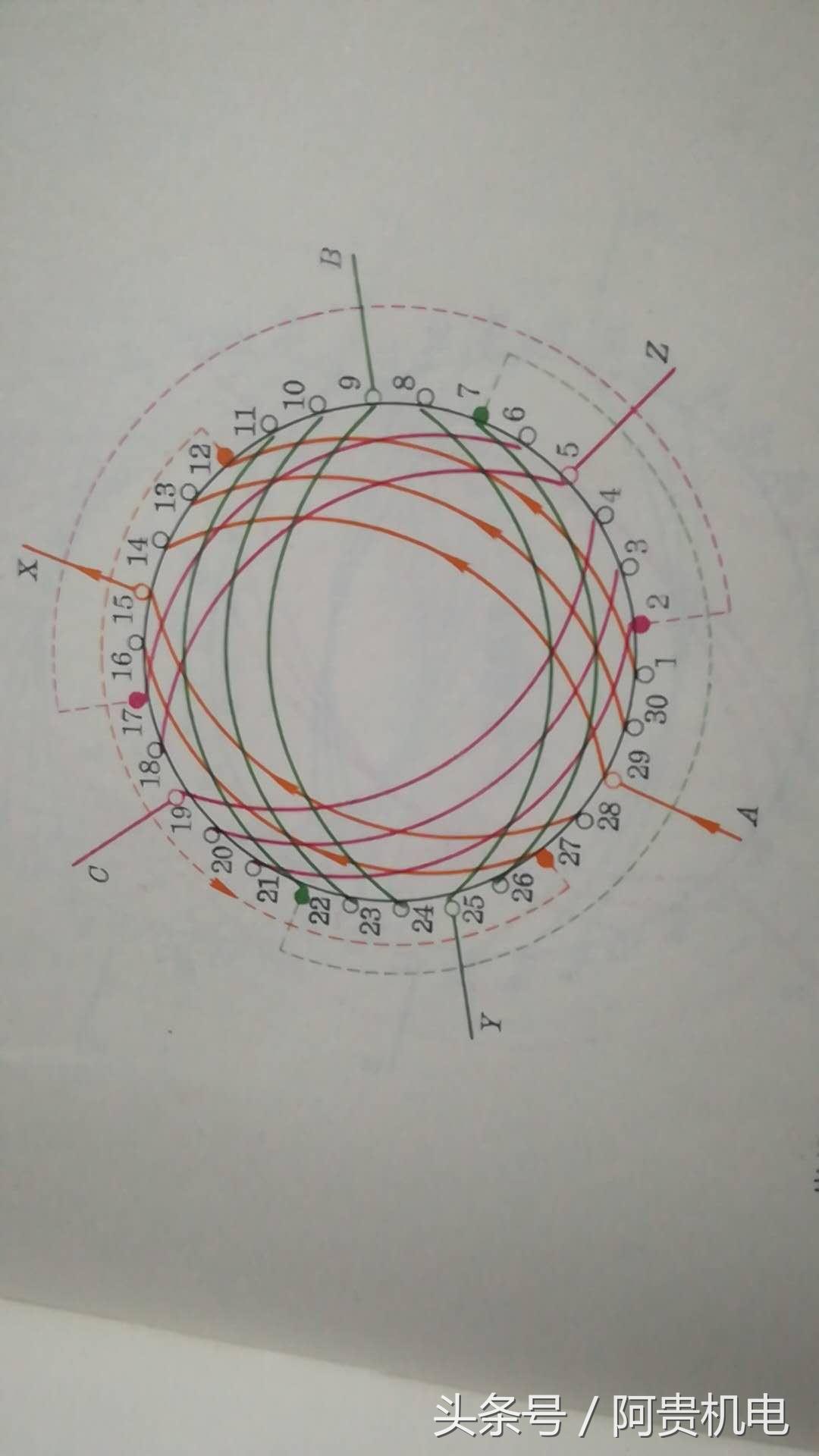

30槽单层同心式

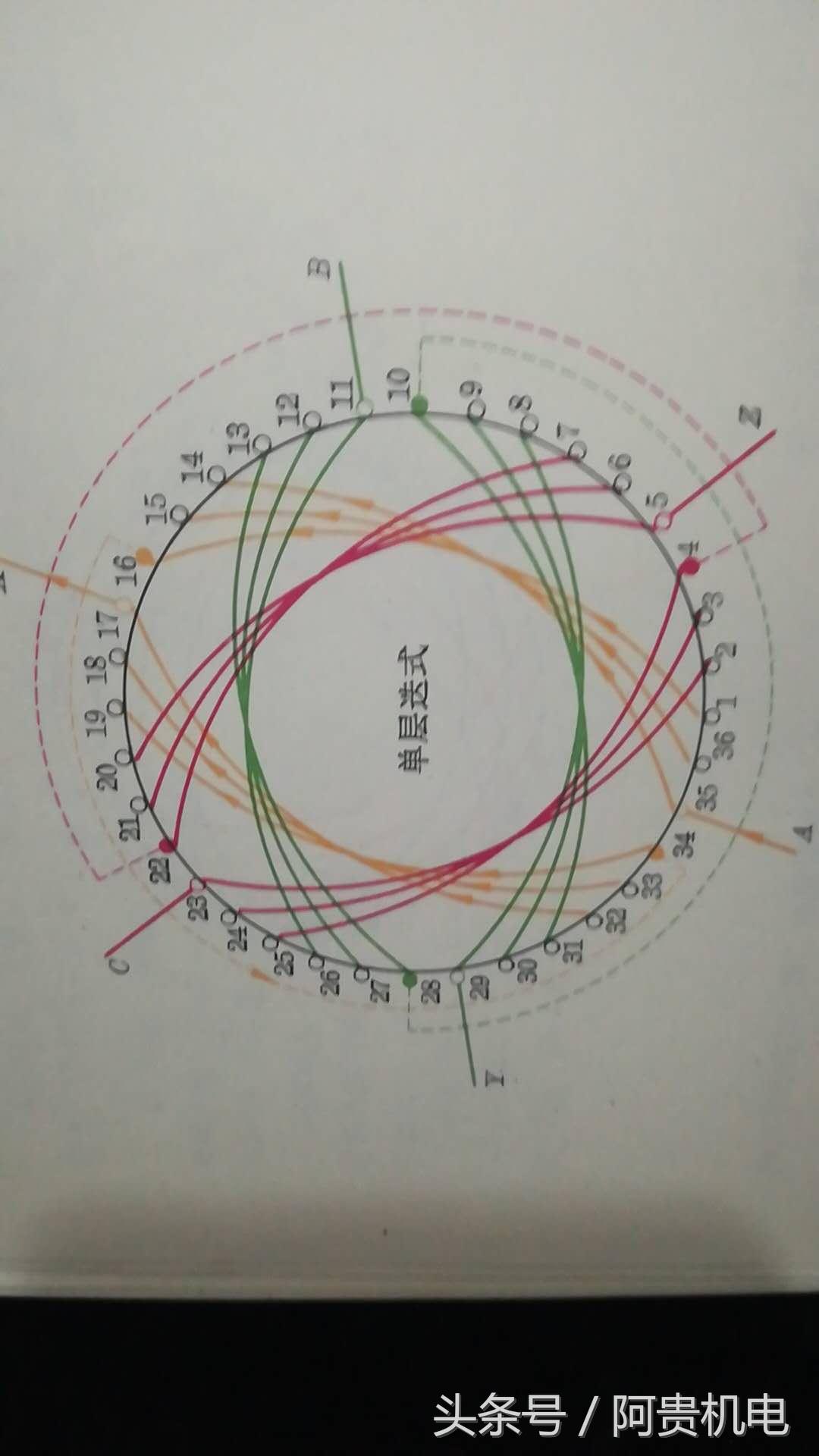

36槽单层层叠式

36槽双层堆栈

双槽双层堆栈

这是我收集的一些常用的二极管接线图。现在当然也有一些其他类型，比如30槽，36槽同心双层链。每个手柄的转动圈数是不同的。其实连接方式和36槽双层重叠连接方式是一样的。以上数字都是单向连接，也有双向连接。双向连接通常只在进行双层连接时使用。道路连接分为长距离连接和短距离连接。到时候我公布几个联系，仔细解释一下。
