单相电机介绍

单相交流异步电机用场景

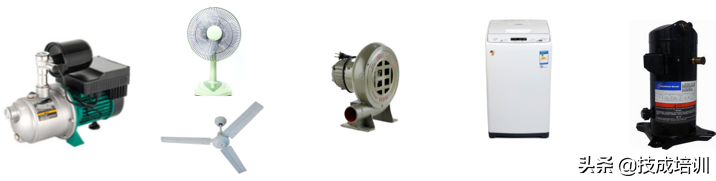

单相交流异步电动机是一种小功率电动机。由于其结构简单、成本低、噪音小、安装方便，可用于单相供电的场所，因此在生产生活中得到广泛应用。常用于家用电器，用作水泵、电风扇、洗衣机、冰箱、空调、鼓风机、吸尘器和家用电器的动力机。

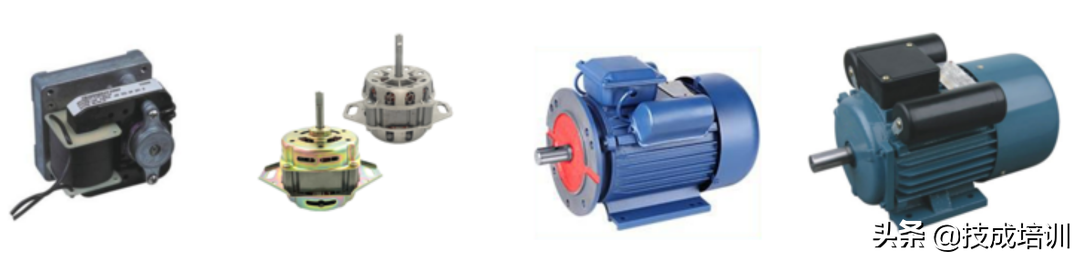

交流异步电动机的类型

单相交流异步电动机的种类很多，根据起动方式的不同可分为两大类。一种是罩极电机，其中有凸极罩极电机和隐极罩极电阻分相电机两种；另一类是分相电机，分为电容式分相电机和电感式分相电机。其中应用广泛的是电容分相单相电机。电容分相分为电容操作电机、单电容启动电机、电容启动电机和运行电机(单相双值电容电机)。

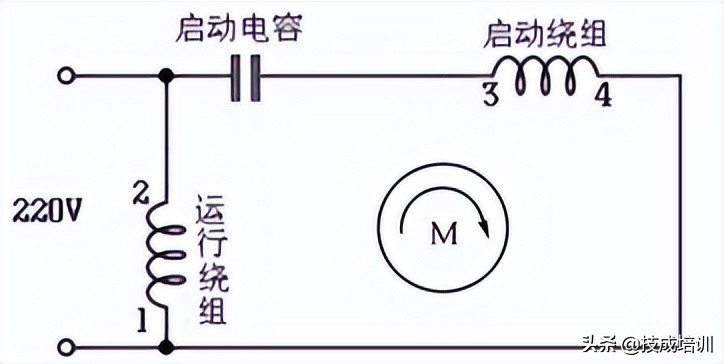

字体单相电机有很多种。今天，我们选择一个常用的电容操作电机进行研究。所谓电容运转电机，就是辅助绕组(起动绕组)串联一个小容量的电容器，然后与运行绕组(主绕组)并联。在启动和运行期间，电容器总是串联在电路中。这实质上构成了一个两相电机，起动绕组、运行绕组和电容器共同保持电机旋转。

单电容运转的异步电动机起动转矩低。单电容运转异步电动机常用于风扇、电风扇、换气扇、水泵、洗衣机、油泵以及各种空载和轻载启动的小型机械设备。

电容运转型电机

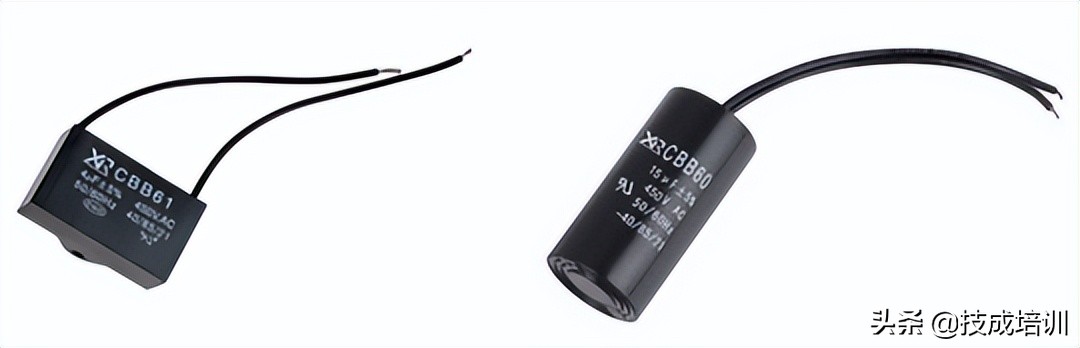

电容器的选择主要参考以下两个方面，电容器的耐压值和电容器的容量。需要注意的是，电容损坏后，电机无法转动，只会来回嗡嗡作响，用手拨一下就能转动。可以用万用表测量容量是否在5%以内来判断好坏。更换时，好参考原电容器上方的铭牌，选择标准的耐压值和容量。但如果电容器鼓包等原因看不出来，可以按以下公式计算。

耐压值

电容器的耐压值不能低于交流电源的值。可以按照这个公式计算。耐压值为220 1.5=330 V。

容量C

电机容量过大或过小，都会导致电流增大。容量太小，电机容易发热，扭矩不够或者无法启动。这个公式可以用来计算1950I/U/cos的单电容运行电机的电容容量，其中cos为功率因数，一般为0.75左右。

电容选择

电容运转电机，如果要求正反转(如洗衣机电机)，通常运行和起动绕组相同，即没有主绕组和辅助绕组。如果电容运转的电机不需要正反转(如风扇)，起动绕组和运行绕组的电阻会不同，连接到运行起动绕组的首端，电源不会启动。

这种电机一般有三根出线。起动绕组和运行绕组的尾线在内部连接在一起引出。没有办法通过任意改变起动绕组或运行绕组两个端子的连接，从外部改变电机的正反转。

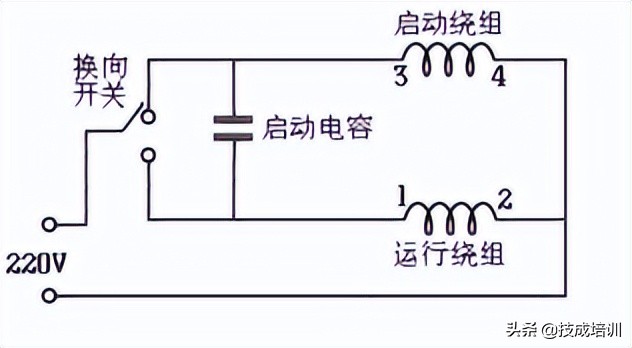

用于洗衣机电机，需要反复正反转。电容器的两端分别与两个绕组(电阻值的两根导线)的头部相连。采用单极专用转换开关，其公共端与电源的相线相连，触点交替与两组绕组的头部相连，实现重复正反转。

有人好奇改变电源零线和火线的位置是否可以改变电机的方向，这是不可能的。改变电源零线的位置
