电机轴承安装注意事项,电机轴承的安装方法图解

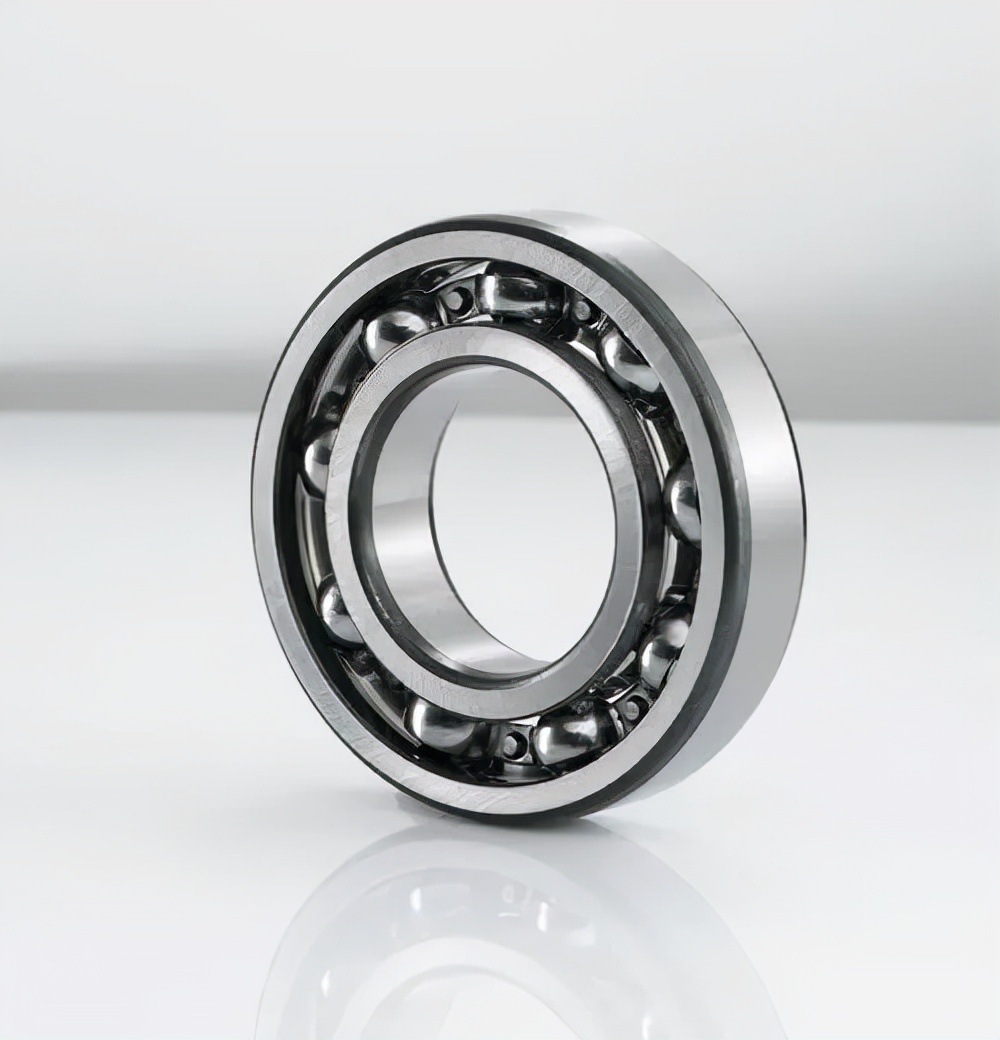

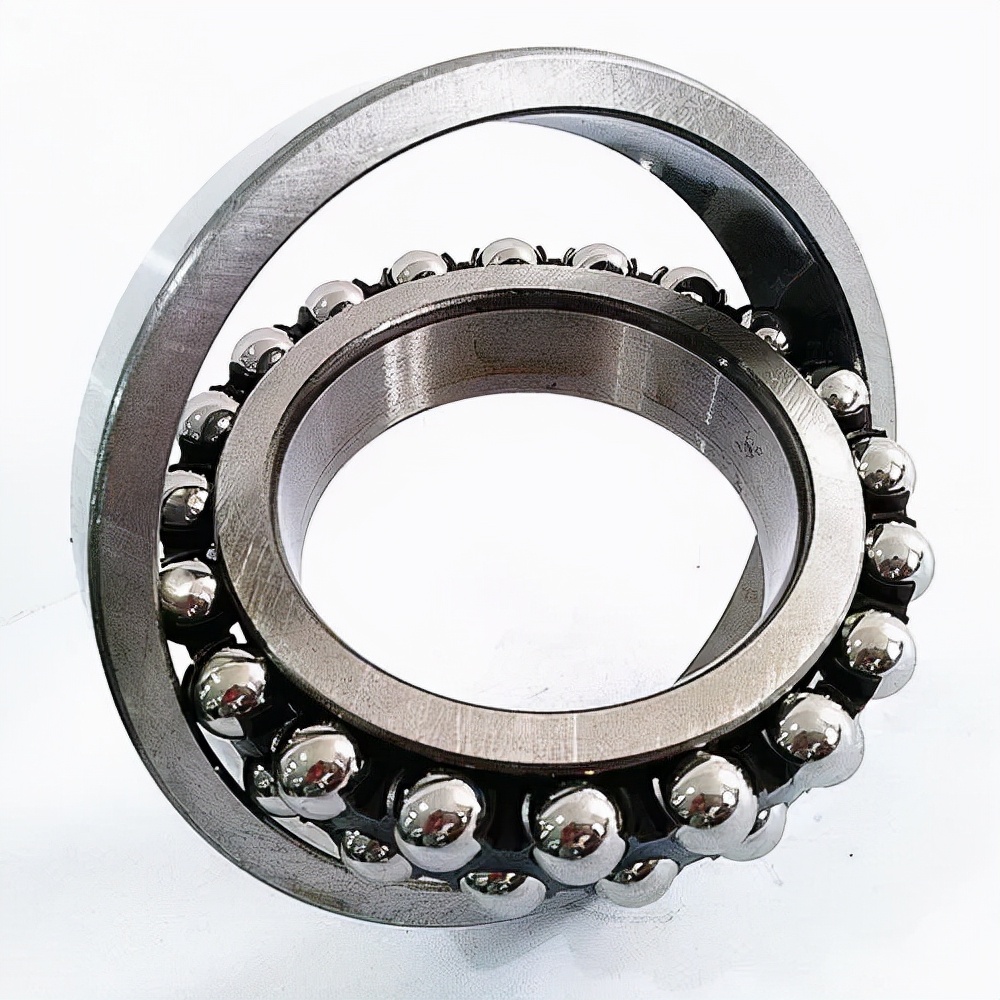

电机轴承又称马达轴承或电机轴承，是专门应用于电机或马达的特种轴承。电机中使用的轴承是支撑轴的零件，可以引导轴的转动，承载轴上的空转零件。轴承的概念很广。电机常用的轴承有四种，分别是滚动轴承、滑动轴承、关节轴承和含油轴承。

1.电机轴承型号对照表

轴承内径由基本代码右侧的个数字表示。常用内径D=20 ~ 480 mm的轴承，内径一般是5的倍数。这两位数代表轴承内径尺寸除以5的商，例如04代表D=20mm；12表示d=60mm等等。内径为10mm、13mm、15mm、17mm的轴承，内径代号依次为00、01、02、03。对于内径小于10毫米且大于500毫米的轴承，内径的表示方法另有规定，请参照GB/T272-93。

轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6级，从高到低，其代号分别为/PZ、/P4、/PS、/P6、/P6X和/PO。公差等级中，6X只适用于圆锥滚子轴承；0级是普通级，车轮轴承代码中没有标注。

常用的轴承径向游隙系列分为6组：1组、2组、0组、3组、4组、5组，径向游隙由小到大依次排列。O组游隙是常用的游隙组，在轴承代号中没有标注。其他游隙组在轴承代码中分别用/CI、/CZ、/C3、/C4和/CS表示。

2.电机轴承的作用

一种专用于电机或马达的特殊轴承。电机中使用的轴承是支撑轴的零件，可以引导轴的转动，承载轴上的空转零件。轴承的概念很广。

3.电机轴承的安装方法

(1)用煤油清洗轴承，将其压入轴承座，用壳牌3号锂基润滑脂填充轴承外圈滚子至三分之二满，用干净的手均匀涂抹，装上轴承压盖，用涂有螺栓锁紧胶的紧固螺栓压紧轴承压盖；

(2)轴承为内外套可分离的圆柱滚子轴承，轴承应套在转轴上并就位；

(3)将轴承座安装在壳体上。如果有润滑脂注入孔，它们必须对齐。用涂有螺栓锁固胶的紧固螺栓压住轴承座；

(4)内外偏心块安装在转轴上并就位。如有轴键，应将轴键装入键槽后再装外偏心块，并用挡圈将轴装在转轴上；

(5)拧紧偏心块的紧固螺栓，将可调偏心块旋转到卸载前的角度位置，拧紧紧固螺栓。上述装配完成后，转轴应有一定的轴向串联运动；

(6)用螺钉紧固上部振动电机两端的保护罩。
