二相电机电容正确接法电路图,单相双值电容电动机接线方法

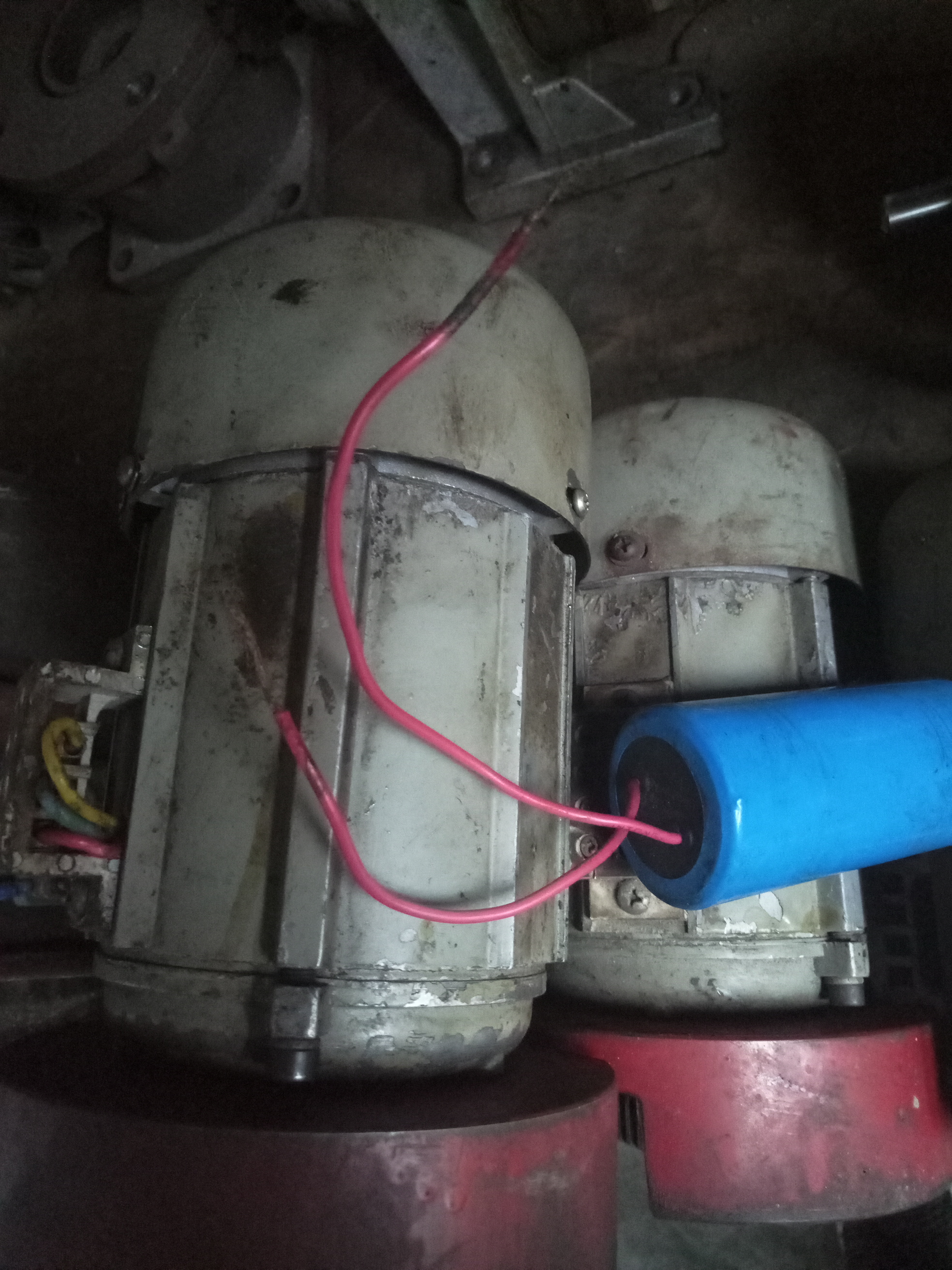

单相电机有三个抽头。首先，用万用表测量三个端子之间的电阻。电阻的两个端子并联，另一个端子(公共端)接电源的一端。然后用万用表的电阻档测量公共端和电容器两端的端子之间的电阻。电阻值稍大的端子接电源的另一端，一次绝对接正转。如果要改变方向，可以将电容器一端的电源线连接到另一端有三个出口的单相电机的主绕组和辅助绕组上。很好判断

1.首先，成对测量三条线的电阻值，记住的两条线及其电阻值。第三条线是主线和辅助线的连接点；

2.分别测量触点和两端的电阻值(这两个电阻之和必须等于上述值)。其中，电阻较小的是主绕组，电阻较大的是副绕组。一般对于单相电容起动的交流电机，与电容串联的绕组接头就是二次绕组。假设次级绕组电阻为R1，初级绕组电阻为R2，则R1R2。(主绕组具有高功率和低电阻)用万用表测量并比较三个端子中每一个的两个端子之间的电阻值。先找到火线电容连接的二次绕组接头端子：它和另外两个端子之间的电阻有值(R1和R2串联)和第二大值R1。在剩下的两个端子中，找出电阻值R2小，R1第二小的那个，就是接零线的端子，也就是主绕组和副绕组的公共端子。如果电机没有问题，可以用万用表(如果是指针式万用表，转到R*1，将探头短接，调节万用表“欧姆零”按钮，使探头处于0欧姆；如果是数字万用表，将表调至R档200)测量这三条线，其中一条线与另外两条线相连，导通时间电阻值有大有小。这条电线应该接在路上的零线上；测得电阻较小的导线应接在路上的火线上(通过开关出来的接头)，电阻较大的导线应接在电容的一端，电容的另一端接在火线上(即与电阻较小的导线一起接在火线上)；因为电阻较大的导线和接零线的导线是电机中电机的启动线圈，而电阻较小的导线和接零线的导线是电机中电机的运转线圈。这次连接后，按照正确的其他连接方式连接线路，通电后应该能正常工作。
